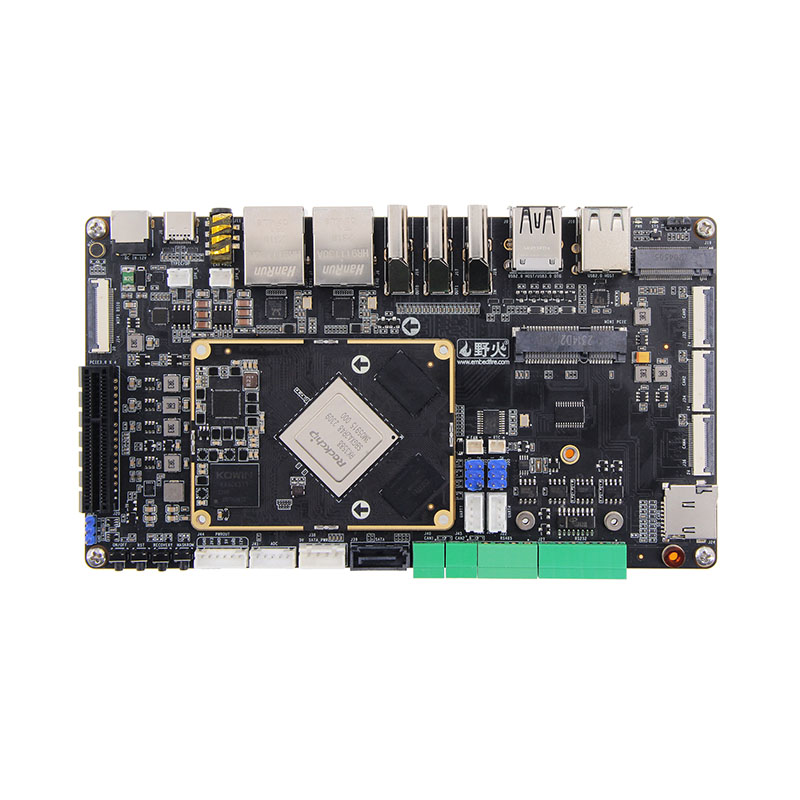

La carte de développement de la carte à bord RK3588 vise à permettre des combinaisons flexibles entre la carte centrale et les sous-cartes fonctionnelles (carte de transporteur) en adoptant une conception modulaire et en utilisant des interfaces standardisées (par exemple, PCIe, MXM, connecteurs de carte à haut débit)).
Par rapport à la carte intégrée ou à un ordinateur à carte unique, la carte mère de la carte à la carte partage les avantages de base suivants:
| Avantage | Conseils de développement B2B | Boards MCU traditionnels |
| Étendabilité | Modulaire, à chaud | Périphériques fixes, fils de cavalier |
| Qualité du signal | Prend en charge les signaux de niveau GHZ | Limité au GPIO à basse vitesse / UART |
| Vitesse de développement | Réutiliser les modules validés | Nécessite une refonte matérielle complète |
| Cas d'utilisation | Systèmes complexes (IA / industriel) | Contrôle simple (journalisation du capteur) |

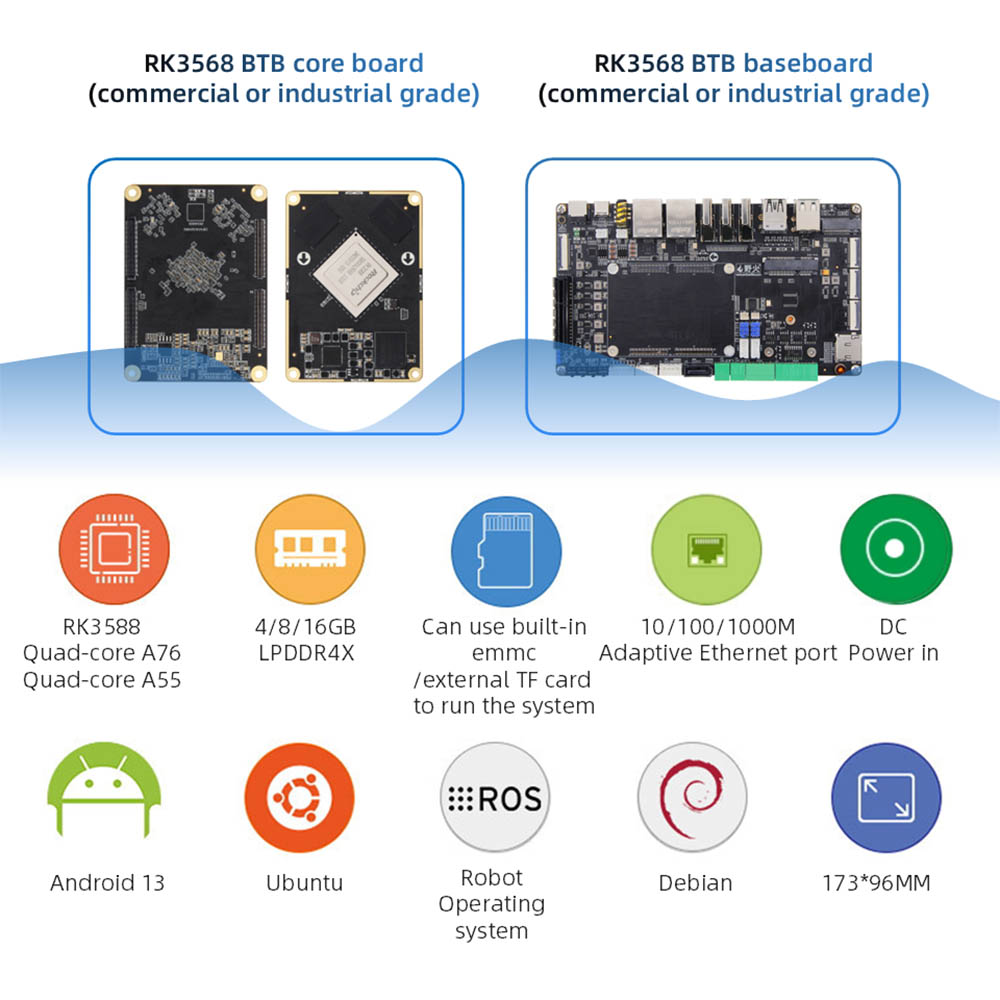

● Soc puissant: Rockchip RK3588 (8 cœurs Cortex-A76 / A55, 6TOPS NPU)
● Conception modulaire: connecteurs B2B flexibles pour l'expansion personnalisée
● Interfaces à grande vitesse: PCIe 3.0, USB 3.1, Dual Gigabit Ethernet, SATA
● Multi-Display: prend en charge 8k @ 60fps + 4k @ 60fps Sortie simultanée
● Fonctionnement industriel: -40 ° C à + 85 ° C
● Interfaces riches: Mini PCIe, clés M.2 M, MIPI CSI
● Affichage différent multi-écrans: prend en charge l'affichage hétérogène à trois écrans et l'affichage hétérogène à quatre écrans. Hdmi * 2; Mipi dsi * 2; Type-C (prend en charge le protocole DP)

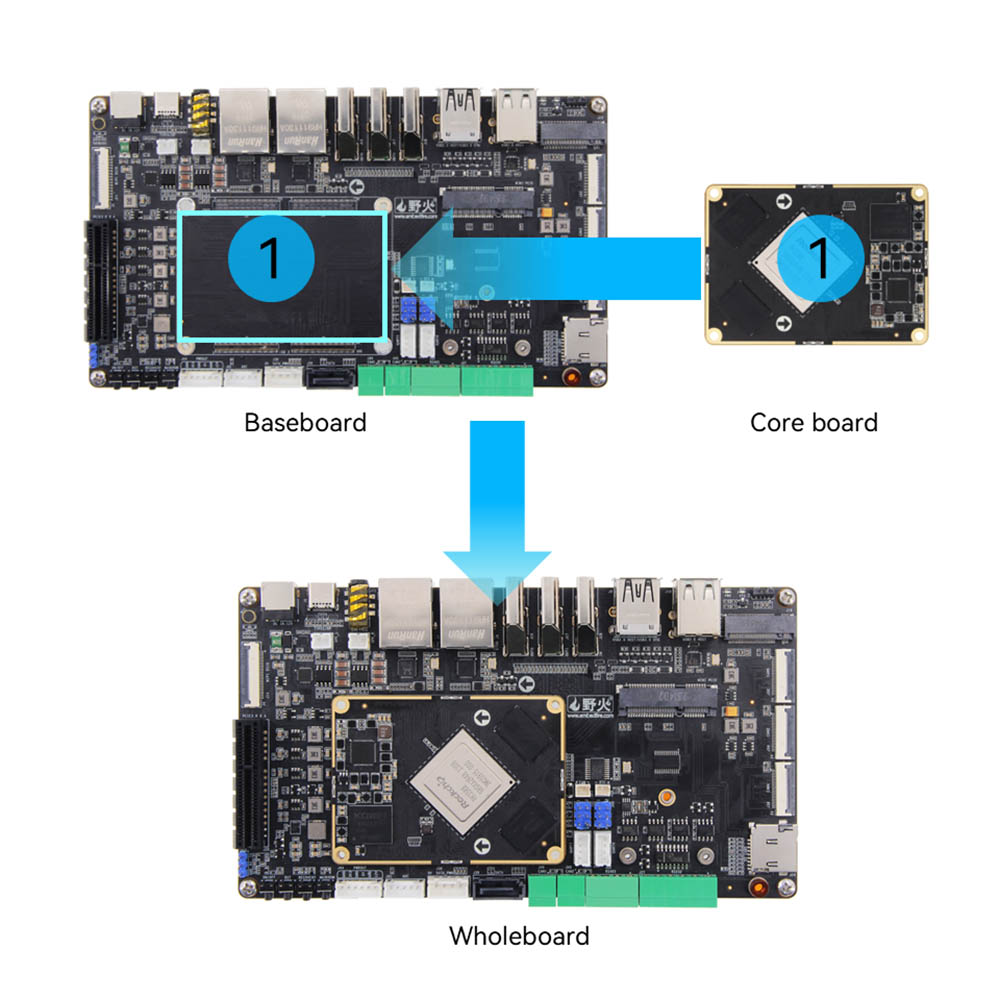

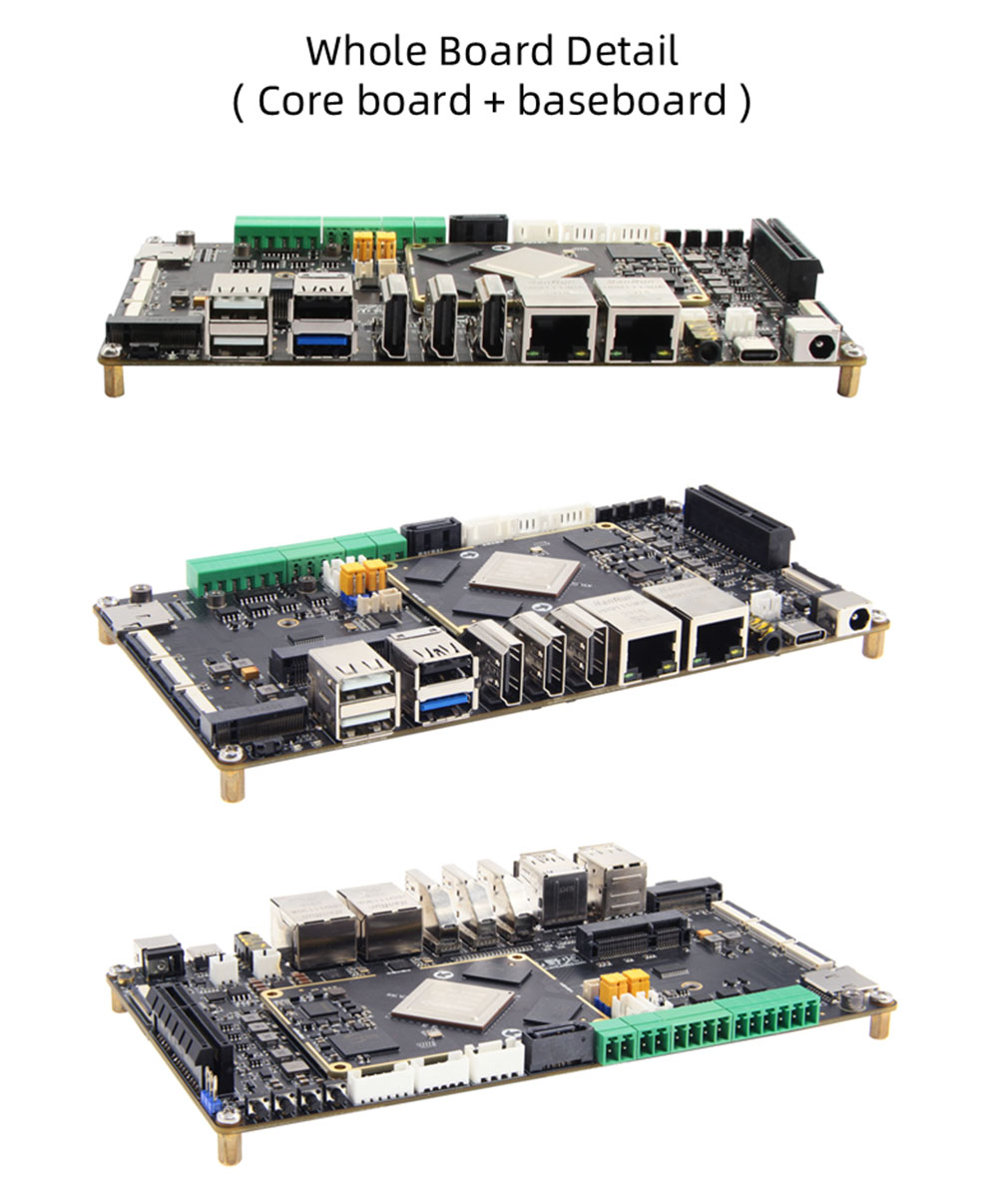

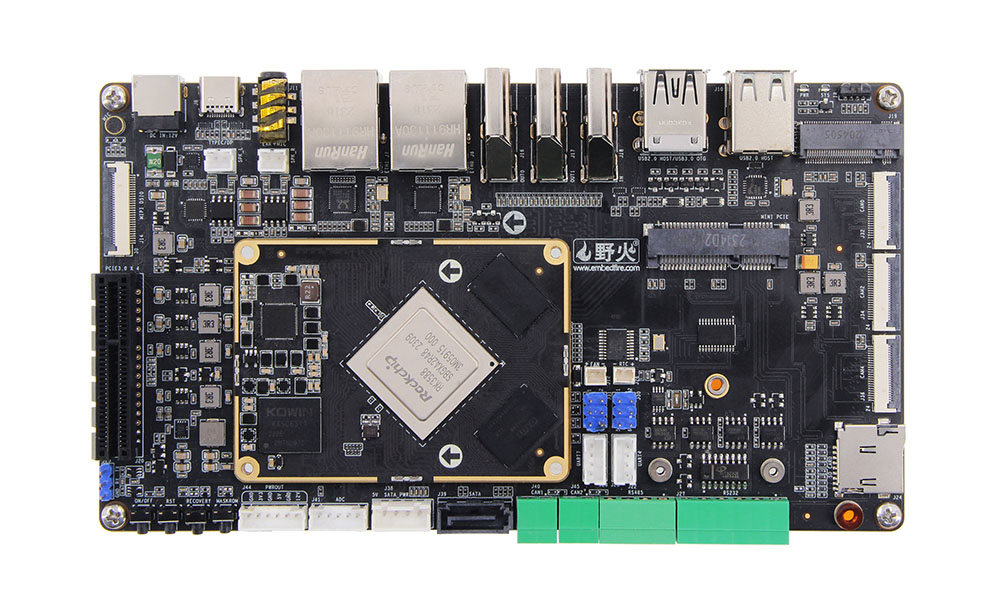

La carte mère BTB se compose d'une planche de base et d'une carte de transporteur / plinthe.

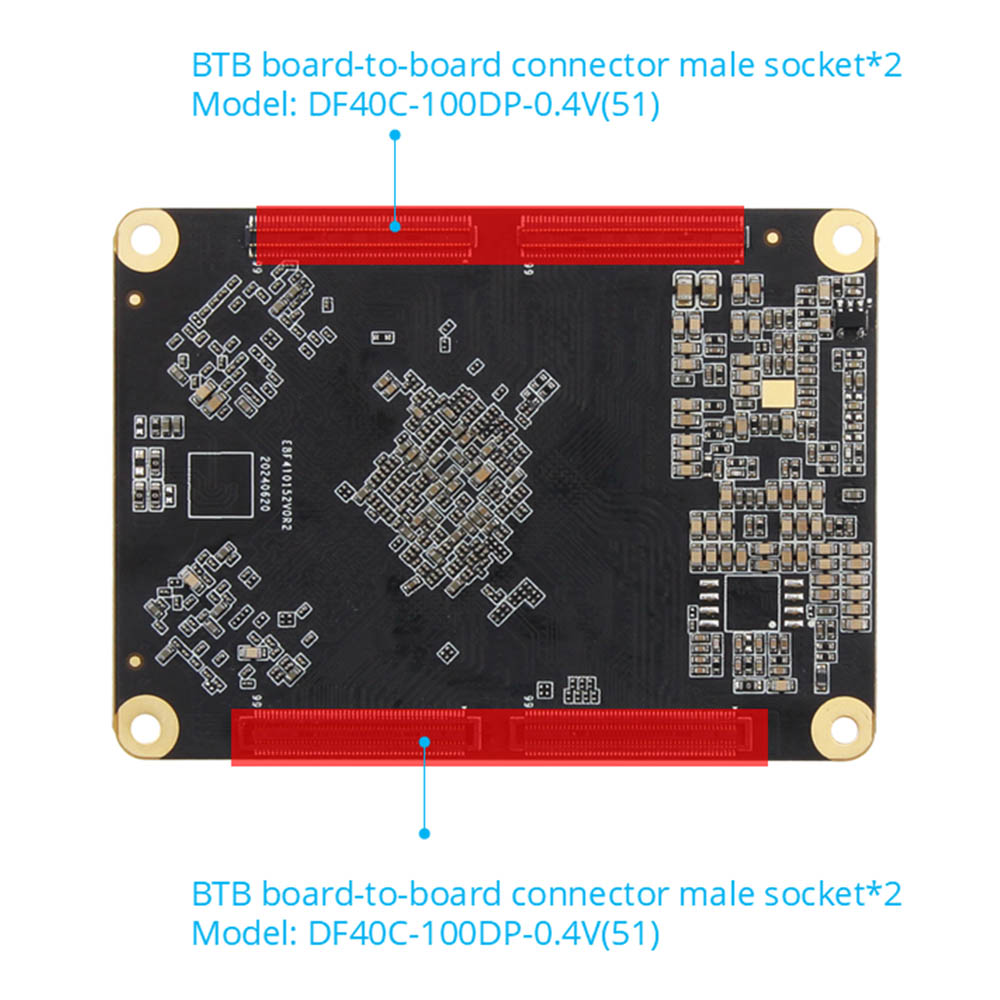

● Connecteur: Connecteur masculin: DF40C-100DP-0.4V (51) Connecteur féminin: DF40C-100DS-0.4V (51)

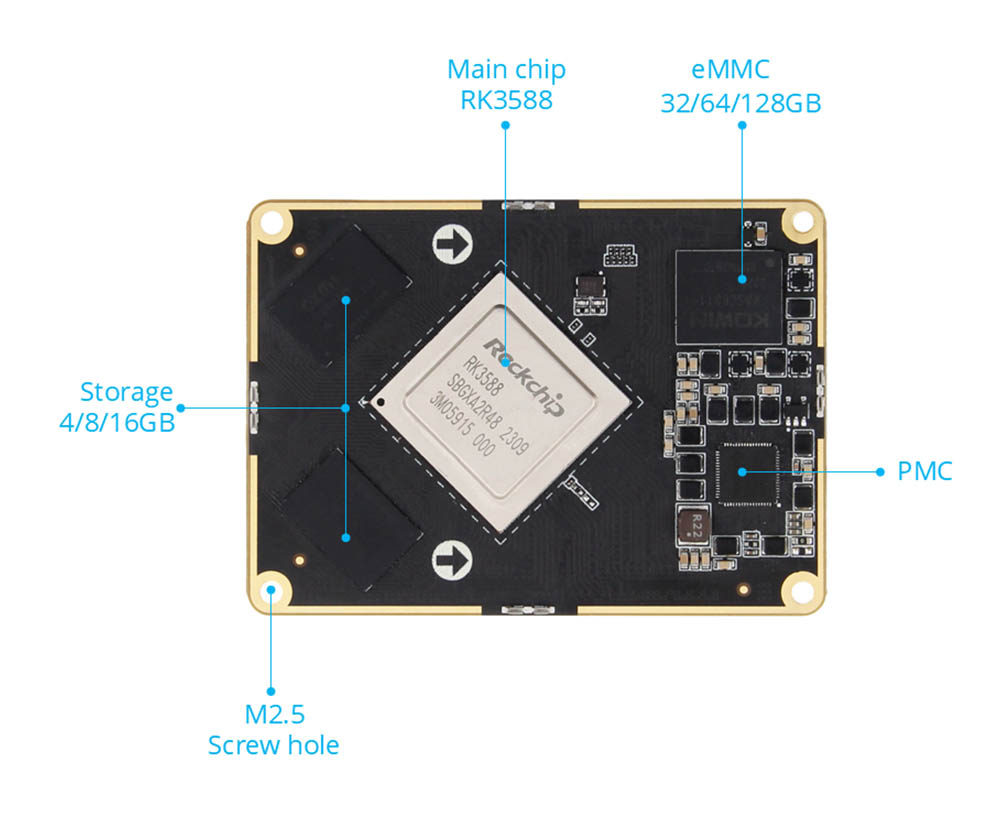

● Chip principale: RK3588 (quad-core A76 + Quad-core A55, Mali-G610, 6TOPS Power Computing Power) BTB conduit à 400 broches, l'espacement de 0,5 mm, mène à tout I0
● Mémoire: 4/8/16 Go, LPDDR4 / 4X
● Stockage: 32/64/128 Go. EMMC
● Connecteur: Mâle: DF40C-100DP-0.4V (51) Femelle: DF40C-100DS-0.4V (51)

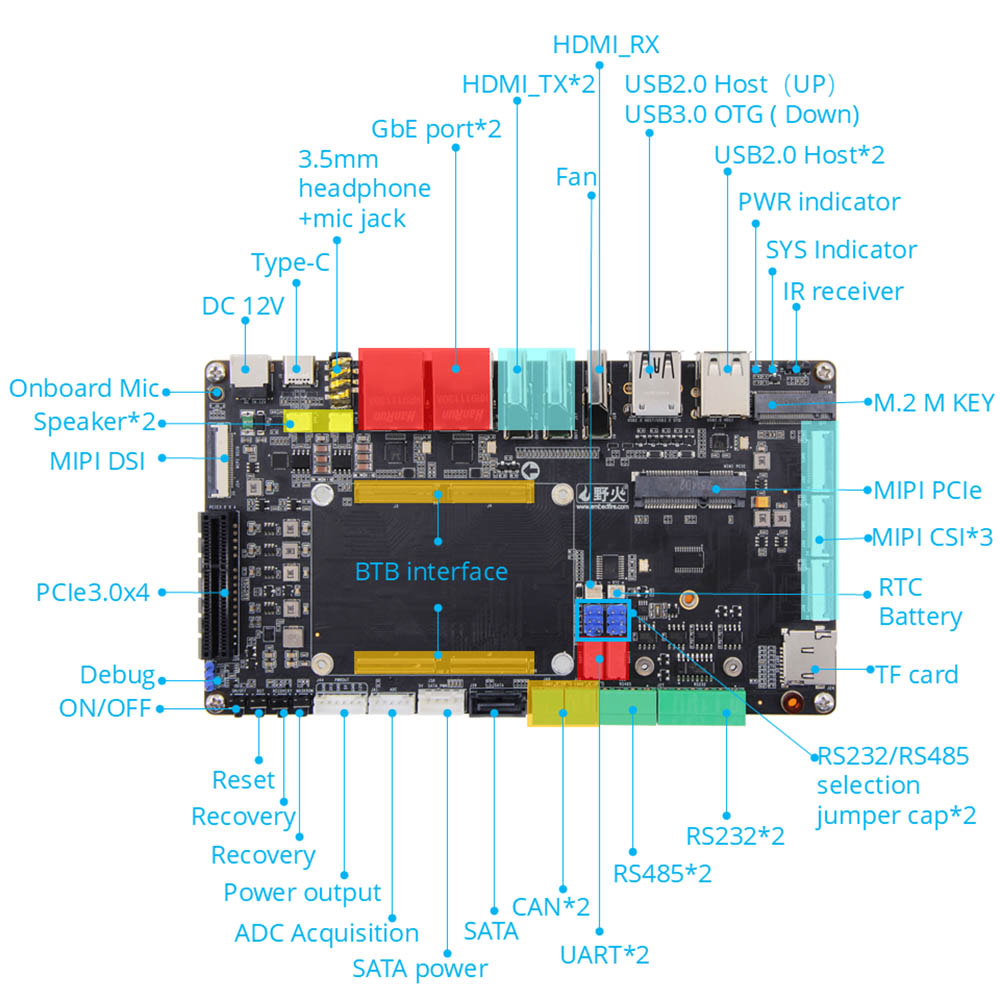

● Interface d'alimentation: entrée 12v @ 2a CC, interface CC * 1; Interface de sortie de sortie * 1

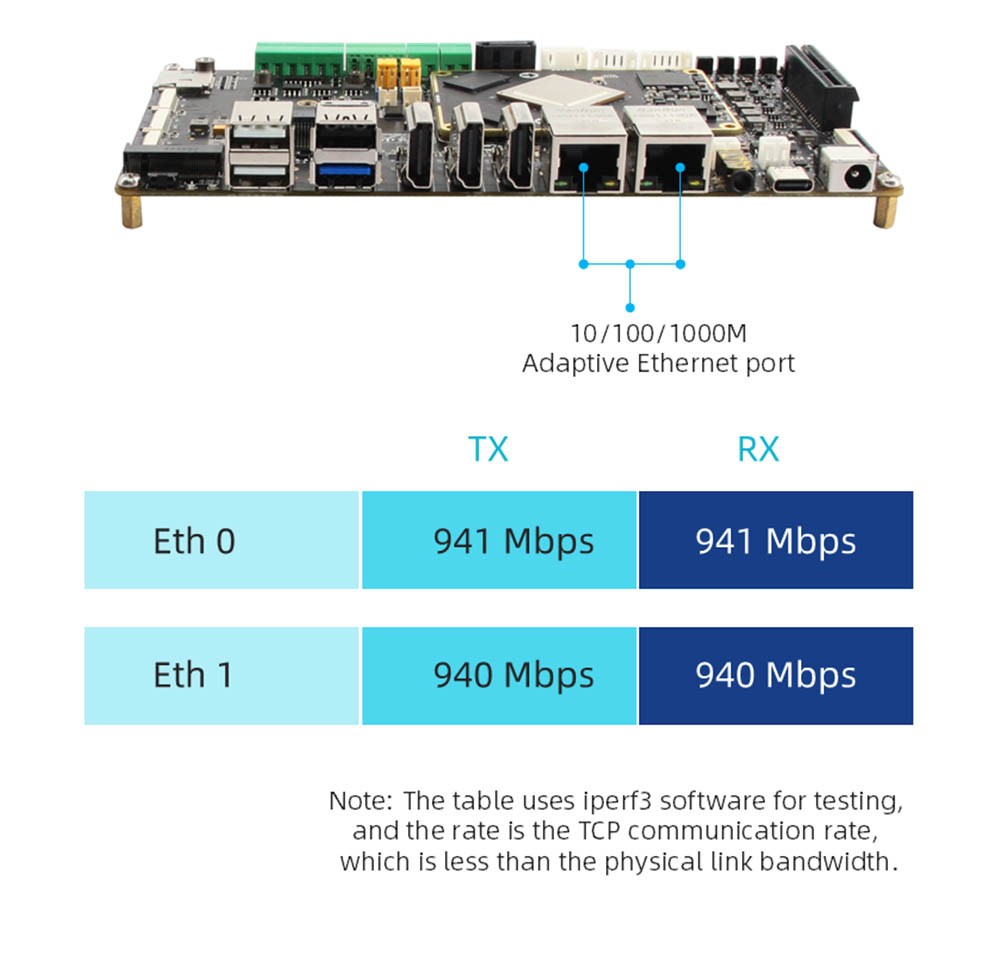

● Ethernet: port réseau Gigabit * 2, support 10/100/1000 Mbps Taux de transmission de données
● HDMI: entrée HDMI12.0 * 1, jusqu'à 3840x2160 @ 60fps; Sortie HDMI2
● MIPI-DSI: interface d'écran MIPI * 2 (Front * 1, arrière * 1), peut être branché sur l'écran MIPI de l'influence, prend en charge plusieurs écrans avec d'autres écrans; Résolution maximale de mode mipi unique 1920 * 1080 @ 60Hz

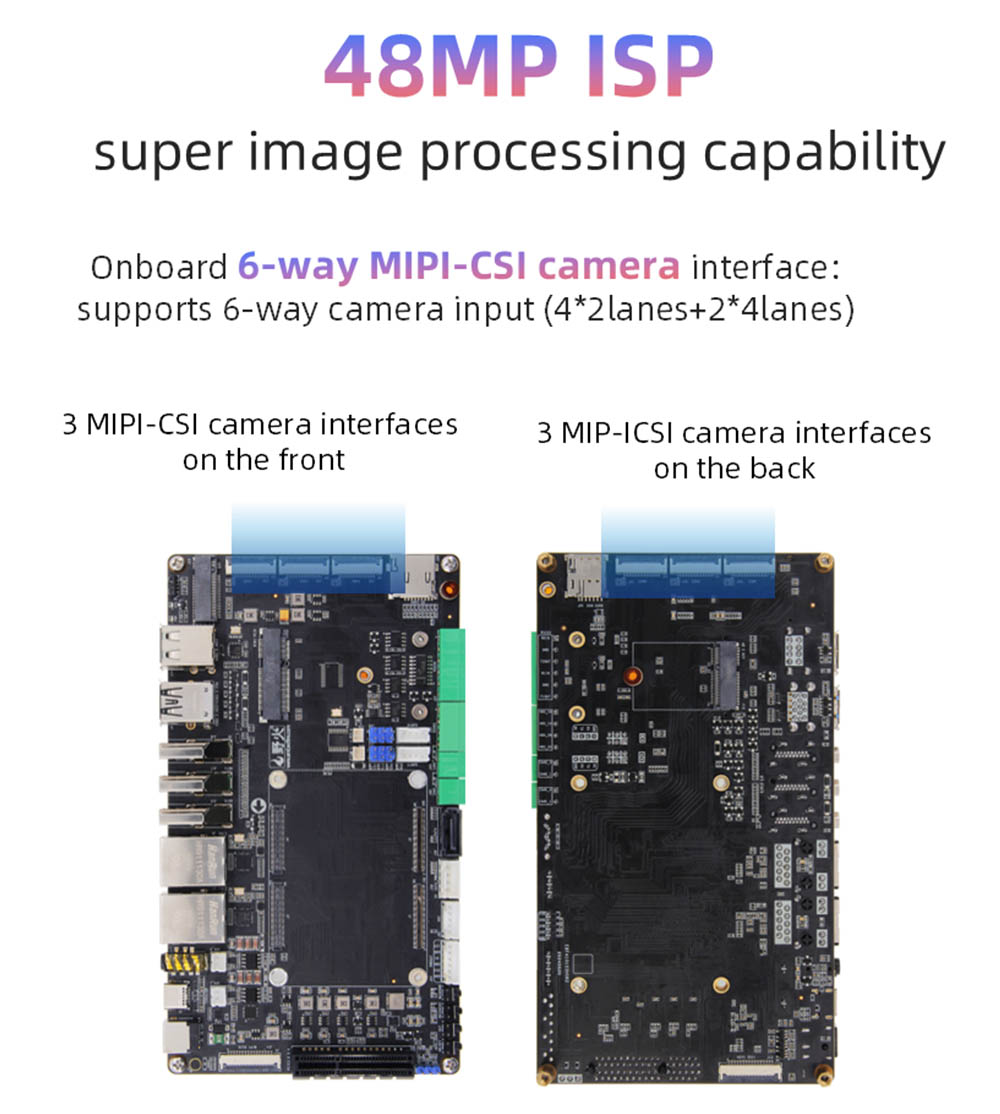

● MIPI-CSI: Interface de la caméra MIPI * 6 (Front * 3, arrière * 3), peut être branché sur la caméra MIPI de l'influence
● USB2.0: interface USB-HostType-A * 3
● USB3.0: interface USB-OTGTYPE-A * 1; Interface Type-C * 1, peut être utilisée pour la combustion du micrologiciel, prend en charge le protocole DP1.4

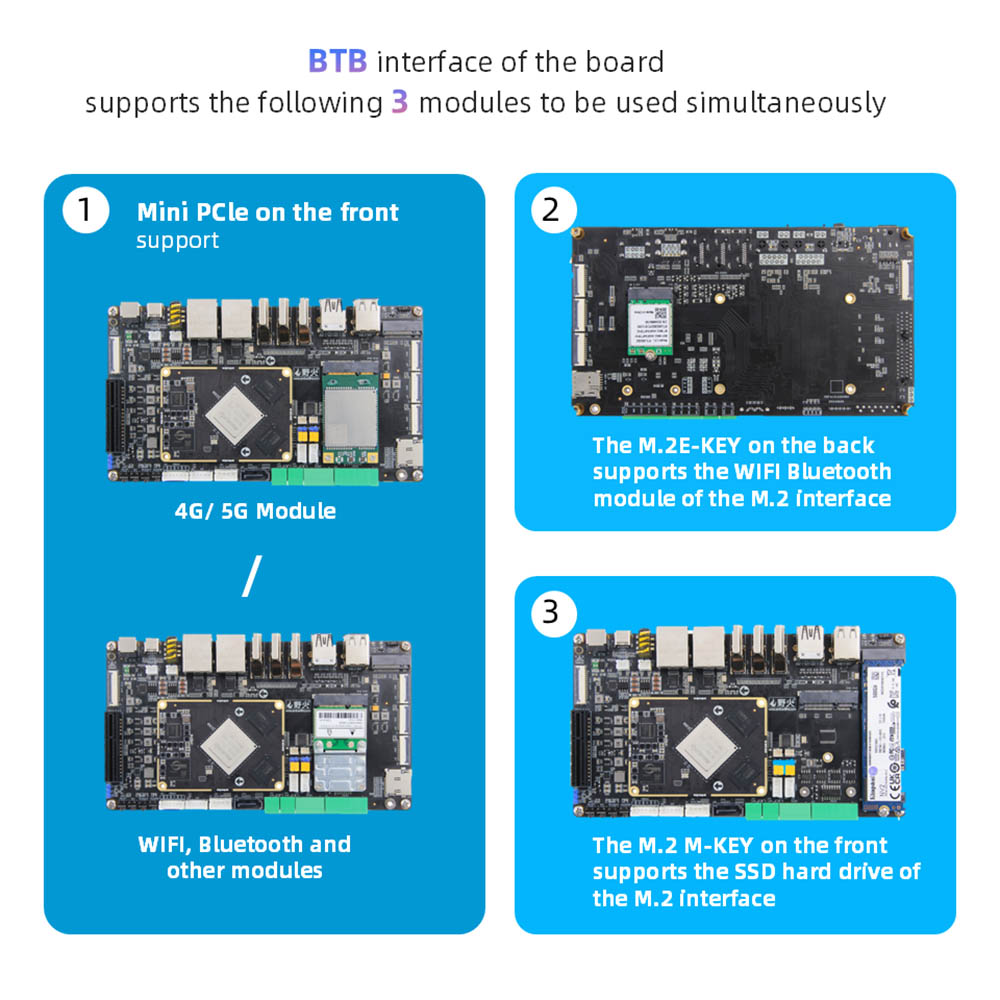

● Interface PCLE: Interface mini-pcle * 1, peut être utilisée avec une carte réseau WiFi pleine hauteur ou demi-hauteur, module 4G ou autre module d'interface mini-pcle: interface PCLE3.0x4 * 1
● Interface M.2: Interface M.2Ekey * 1, prend en charge le module de carte réseau sans fil E-Key E-Key; Interface de clé m.2 m * 1, prend en charge M.2 M-Key PCLE3.0 * 4lanes Spécification 2280 Disque dur
● Porte-carte TF: Micro SD (TF) Holder * 1, prend en charge le système de démarrage de la carte TF, jusqu'à 512 Go
● Porte-carte SIM: porte-carte SIM * 1, la fonction de carte SIM doit être utilisée avec le module 4G
● Interface SATA: interface SATA standard * 1; Interface d'alimentation SATA * 1, prend en charge la sortie 12V
● Can: peut * 2
● ADC: Interface d'acquisition ADC * 1
● Débogage du port série:
● Débogage du port série * 1 (UART2), paramètre par défaut 1500000-8-n-1; Port série UART * 2 (UART7 & UART9); RS232 * 2 (UART4 & UART7);
● RS485 * 2 (UART4 & UART7); RS232 / RS485 Interface du cavalier de sélection * 2
● Audio: microphone micro à bord * 1; Interface du haut-parleur SPK * 2, peut connecter la sortie du casque de haut-parleur 3W + entrée de microphone 2-en-1 Interface * 1
● Bouton: bouton ON / OFF * 1; Bouton maskrom * 1; Bouton de récupération * 1; Bouton de réinitialisation *
● LED: indicateur d'alimentation * 1; Indicateur système * 1
● Récepteur infrarouge: prise en charge de la fonction de télécommande infrarouge
● RTC: prise d'alimentation RTC * 1
● Interface du ventilateur: prise en charge de l'installation de refroidissement du ventilateur 5V ou 12V
● AI Edge Computing ： Sécurité intelligente ， Transport intelligent ， Ville intelligente, analyse vidéo.
● Automatisation industrielle: Contrôle PLC, vision industrielle.
● Robotique: navigation autonome alimentée par AI.
● Applications en véhicule: système de divertissement dans la voiture, système de navigation dans la voiture.
● Signale numérique: publicité multi-écrans 8K.
● Équipement médical: endoscopes médicaux, systèmes d'imagerie à ultrasons
