RK3576 SBC Computers Development Board

RK3576 Introduction de la carte mère

• La carte TP-3 RK3576 a des performances puissantes et peut être utilisée comme ordinateur monomoteur haute performance et carte mère intégrée pour l'affichage, le contrôle, la transmission réseau, le stockage de fichiers, l'informatique de bord et d'autres scénarios.

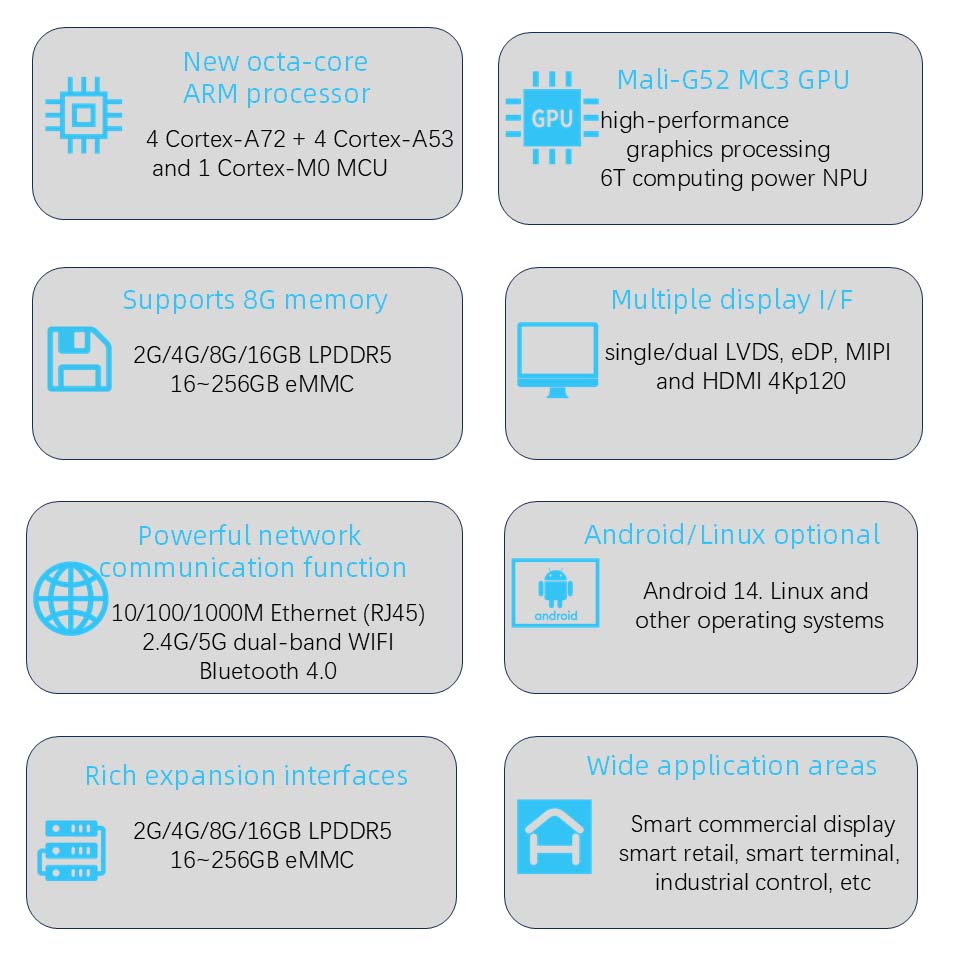

• En utilisant Rockchip RK3576 comme puce principale, la fréquence principale peut atteindre jusqu'à 2,2 GHz, intégrant le cortex-a72 quadricré 642 bits et le Cortex-A53 quadricré 64 bits, un total de processeurs à huit core et un ARM Mail-G52 MC3GPU, soutenant le décodage vidéo 8K, une puissance de support 4K, un traitement de super-image, un traitement de soutien à l'appui de la vidéo de soutien 8K, un support de support 4K, un traitement d'image, un appui multi-créateur de soutien à soudi Affichage multi-écrans, NPU indépendant intégré, permettant divers scénarios d'IA.
• Fournir une variété de combinaisons de mémoire et de stockage parmi lesquelles choisir, une configuration matérielle intégrée équilibrée et une large gamme d'applications. 24
• La puissance de calcul de NPU indépendante intégrée peut atteindre 6TOPS, permettant divers scénarios d'IA.
• Il a une intégration élevée et des interfaces d'extension riches, notamment le port Gigabit Ethernet, RGMI, USB3.0, USB2.0, minipcle, minihdmi, interface d'écran MIPI et interface de la caméra MIPI, interface audio, 40 piles non utilisées, qui sont compatibles avec une interface Pi.
• Il prend officiellement les images du système d'exploitation Android, Debain et Ubuntu et Ubuntu, et peut être appliqué à plus de 8 environnements d'application différents.
• Il est entièrement open source, fournit des tutoriels officiels et fournit des kits de développement de pilotes SDK complets, des schémas de conception et d'autres ressources, qui peuvent être facilement utilisés.

Fonctionnalité de développement RK3576

• Prend en charge plusieurs systèmes d'exploitation, qu'il s'agisse de développement ou de divertissement, il peut être facilement satisfait !: Système d'exploitation Ubuntu / Debian Android / Robot

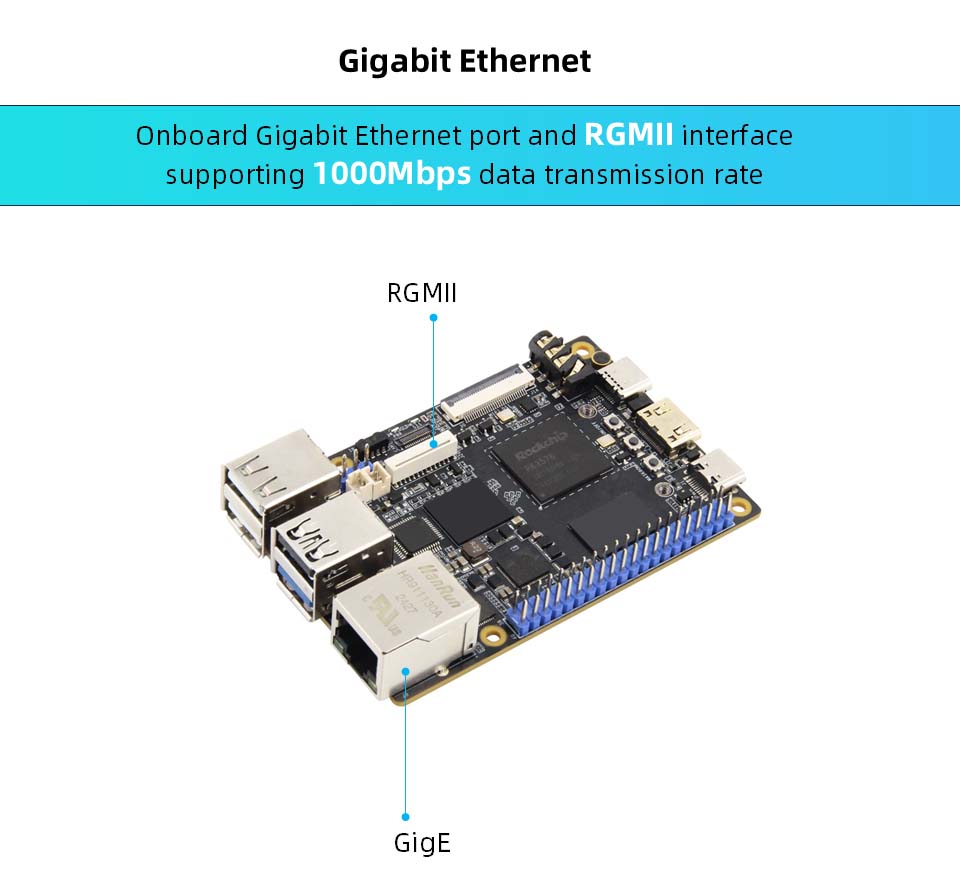

• Port Ethernet Gigabit à bord et interface RGMII, prise en charge du taux de transmission de données de 1000 Mbps
• La NPU indépendante intégrée, la puissance de calcul peut atteindre 6TOP
• Prend en charge jusqu'à 8k @ 30 images H.264 / H.265 / VP9 / AV2 / AVS2 DÉCODAGE VIDEO et 4K @ 60 Frames H.264 / H.265 Encodage vidéo

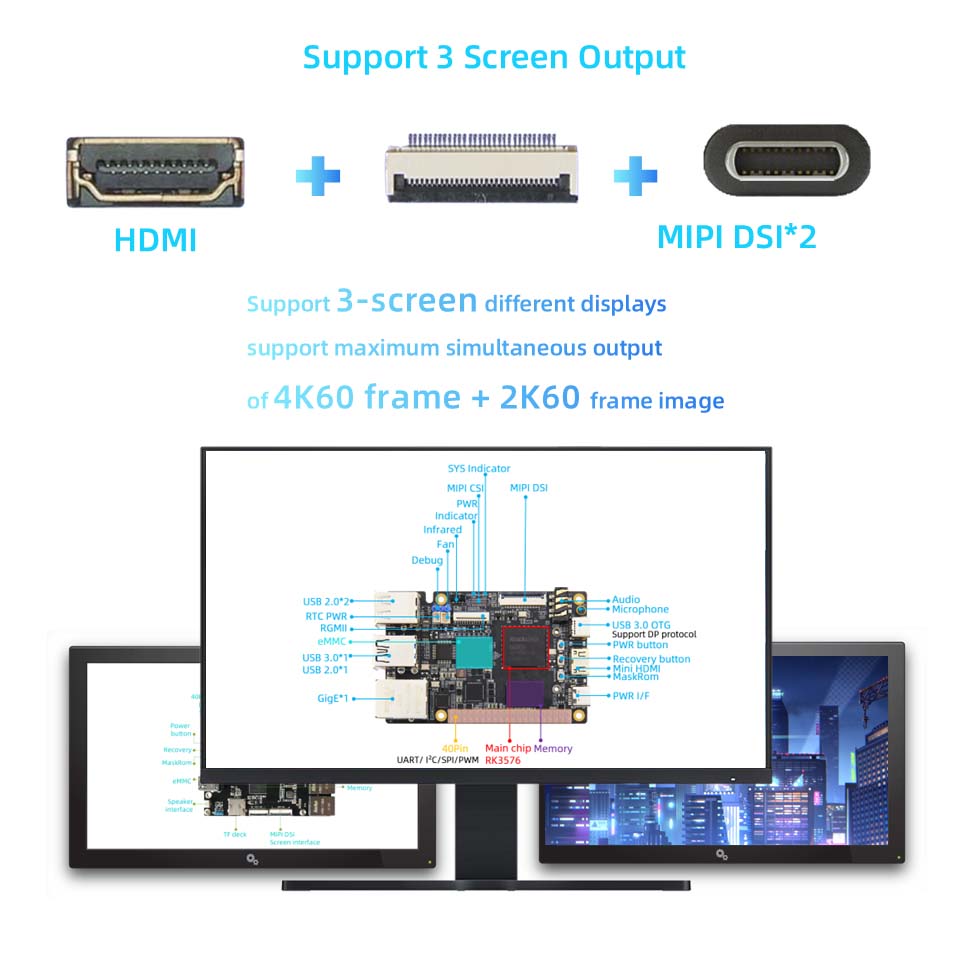

• Prend en charge l'affichage à trois écrans, prend en charge jusqu'à 4k à 120 images + 2k @ 60 cadres + 1080p à 60 images en même temps
• Interface d'extension riche

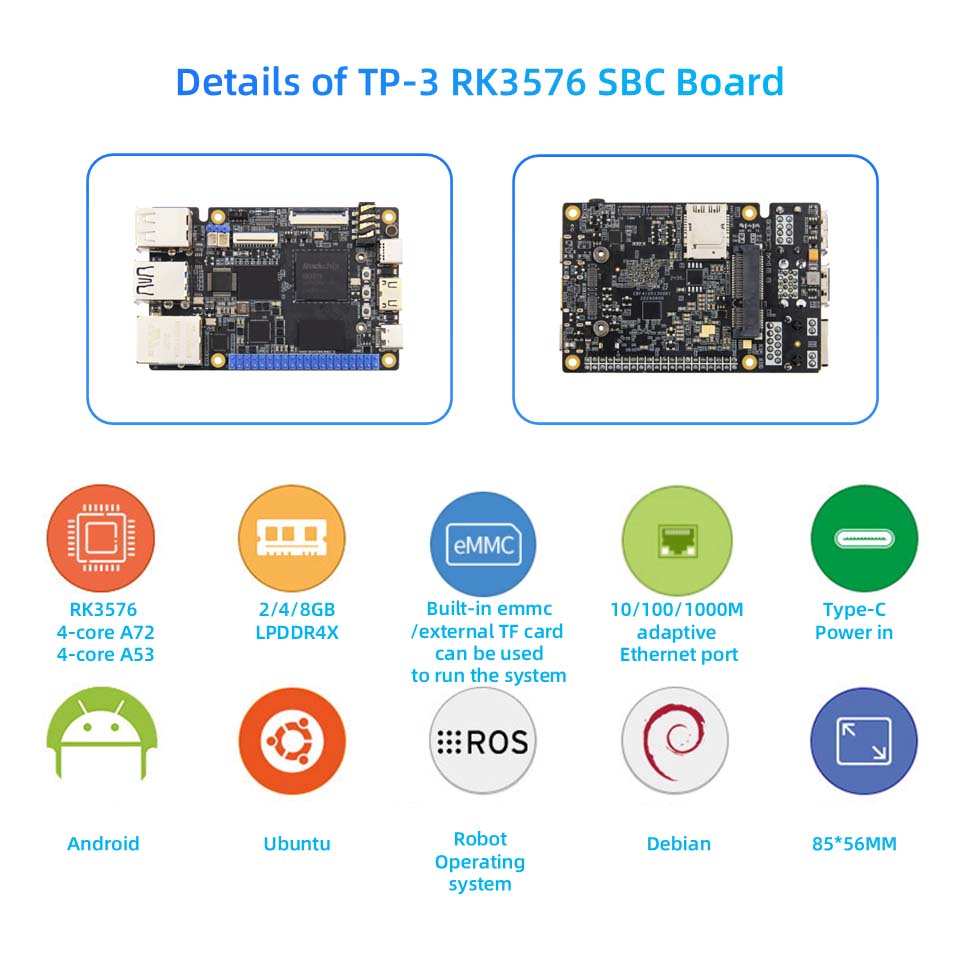

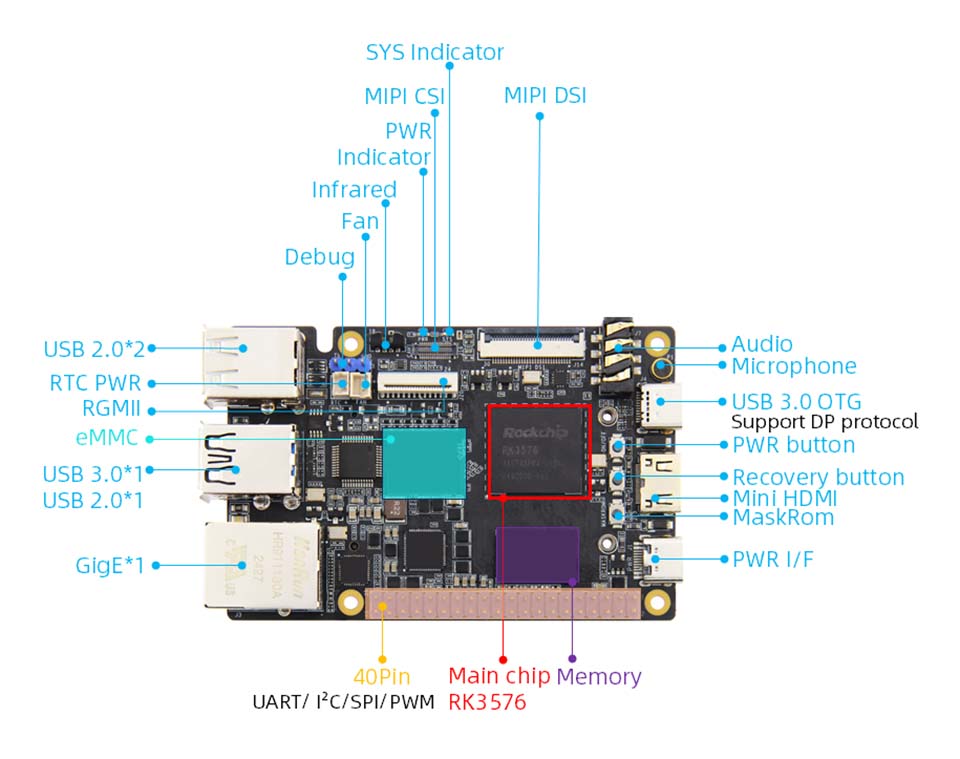

Configuration du matériel de la carte RK3576

• Interface d'alimentation: entrée 5V @ 4A CC, interface Type-C (aucune capacité de transmission de données)
• Chip principale: RK3576 (quad-core A72 + Quad-core A53, Mali-G52 MC3, 6T Power Computing)
• Mémoire: 2/4/8 Go, LPDDR4X (d'autres exigences de stockage peuvent être personnalisées)
• Stockage: 0/32/64 Go, EMMC (d'autres exigences de stockage peuvent être personnalisées)
• Ethernet: Gigabit Network Port * 1, prend en charge le taux de transmission de données 10/100/1000 Mbps; Interface RGMI * 1, prend en charge le taux de transmission de données 10/100/1000 Mbps, peut être connecté à notre module RGMII Gigabit Ethernet
• HDMI: sortie HDMI2
• MIPI-DSI: Interface d'écran MIPI * 1, peut être branché sur l'écran MIPI de l'influence, prend en charge plusieurs écrans avec d'autres écrans, mode MIPI unique avec la résolution la plus élevée de 2560 * 1600 @ 60fps

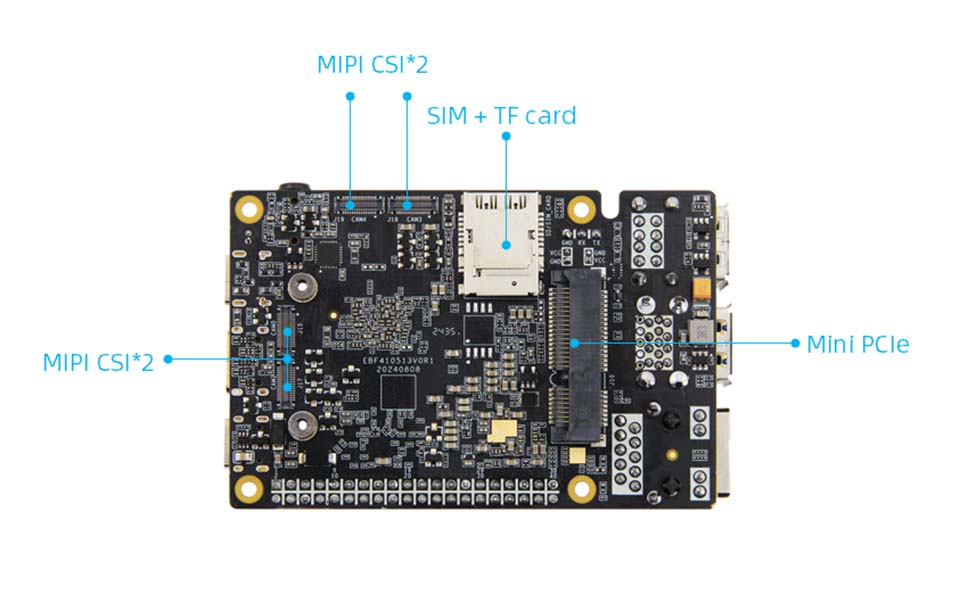

• MIPI-CSI: 2 * 15pin BTB Camera Interface * 5 (Front * 1, arrière * 4), peut être branché sur notre caméra MIPI
• USB2.0: interface de type-A * 3 (hôte)
• USB3.0: interface de type A * 1 (hôte); Interface Type-C * 1 (OTG), pour l'interface de combustion du firmware, prend en charge le protocole DP, peut être utilisé avec d'autres écrans
• Interface PCLE: Mini-pcle Interface, peut être utilisée avec une carte réseau WiFi pleine hauteur ou à demi-hauteur, un module 4G ou un autre module d'interface mini-pcle
• SIM + TF Carte Holder: peut insérer la carte SIM et la carte Micro SD (TF) en même temps, prendre en charge la carte TF pour démarrer le système, jusqu'à 512 Go, la fonction de carte SIM doit être utilisée avec le module 4G
• Interface 40pin: Compatible avec l'interface Raspberry Pi 40pin, prend en charge les fonctions PWM / GPIO / C / SPI / UART
• Débogage du port série: paramètre par défaut 1500000-8-n-1
• Audio: MICIN * 1, microphone de condensateur; Sortie du casque + entrée de microphone 2-en-1 Interface * 1
• Boutons: bouton d'alimentation * 1; Bouton maskrom * 1; Bouton de récupération * 1
• LED: indicateur de puissance * 1; Indicateur système * 1
• Récepteur infrarouge: prend en charge la fonction de télécommande infrarouge
• Rtc: socket d'alimentation RTC * 1

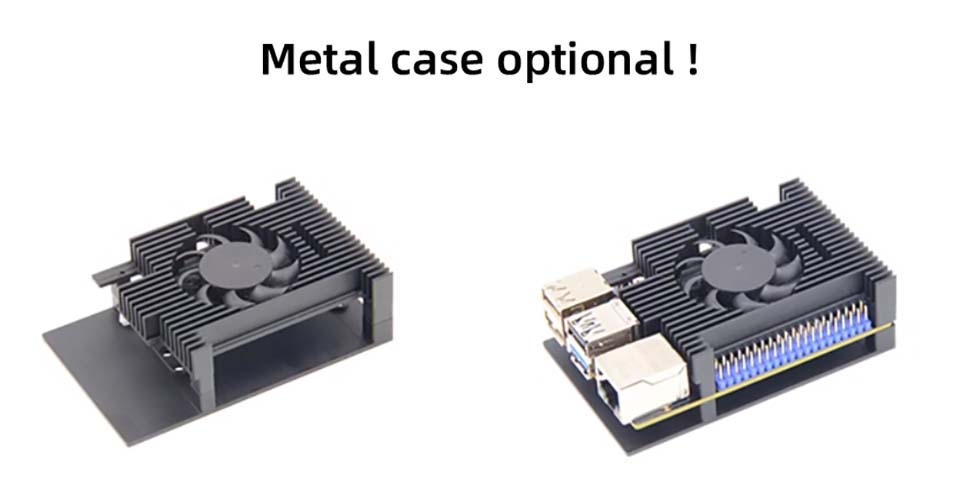

• Interface du ventilateur: prend en charge l'installation du ventilateur 5V pour le refroidissement

Autres paramètres de cette carte RK3576

Système: Android 14, Ubuntu, Debian

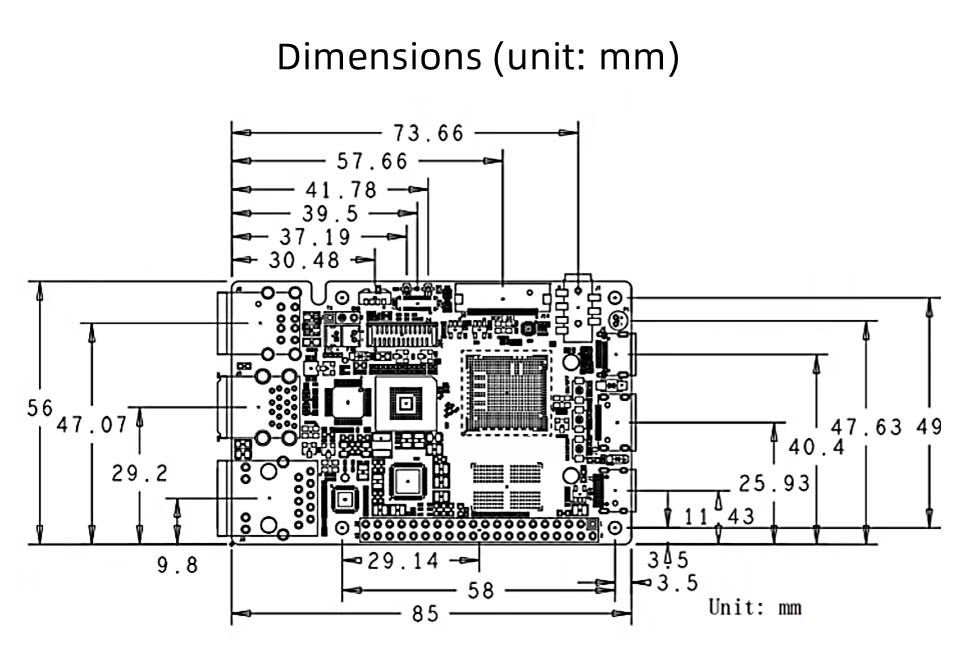

Taille: 85 * 56 mm
