● La carte TP-1HS peut être utilisée comme ordinateur monomoteur haute performance et carte mère intégrée pour l'affichage, le contrôle, la transmission réseau, le stockage de fichiers, l'informatique de bord et d'autres scénarios.
● En utilisant RockChip RK3562 / RK3562J comme puce principale, il adopte une technologie de processus avancée 22 nm, avec une fréquence principale de processeur jusqu'à 2,0 GHz, GPU quadricore intégré, prend en charge le décodage vidéo 4K, les capacités de traitement des images et les supports multi-caméra 4K.
● La puissance de calcul de NPU indépendante intégrée peut atteindre 1TOPS, permettant divers scénarios d'IA.
● Fournit une variété de combinaisons de mémoire et de stockage parmi lesquelles choisir, avec une configuration matérielle intégrée équilibrée et une large gamme d'applications.
● Une intégration élevée, avec de riches interfaces d'extension, à bord WiFi6, Gigabit Network Port, LVDS, USB3.0 / 2.0, MIPIDS1, MIPICS1 à quatre voies, interface audio, réception infrarouge, extension de la carte TF et autres périphériques, peut donner un jeu complet à la performance du processeur et en élaborant davantage les scénarios d'utilisation de la carte.
● Le fonctionnaire prend en charge les images du système d'exploitation Android, Debain et Ubuntu et Ubuntu, et peut être appliqué à 6) différents environnements d'application.
● Les données sont entièrement open source, fournissant des kits de développement de pilotes SDK complets, des schémas de conception et d'autres ressources, ce qui facilite le démarrage.

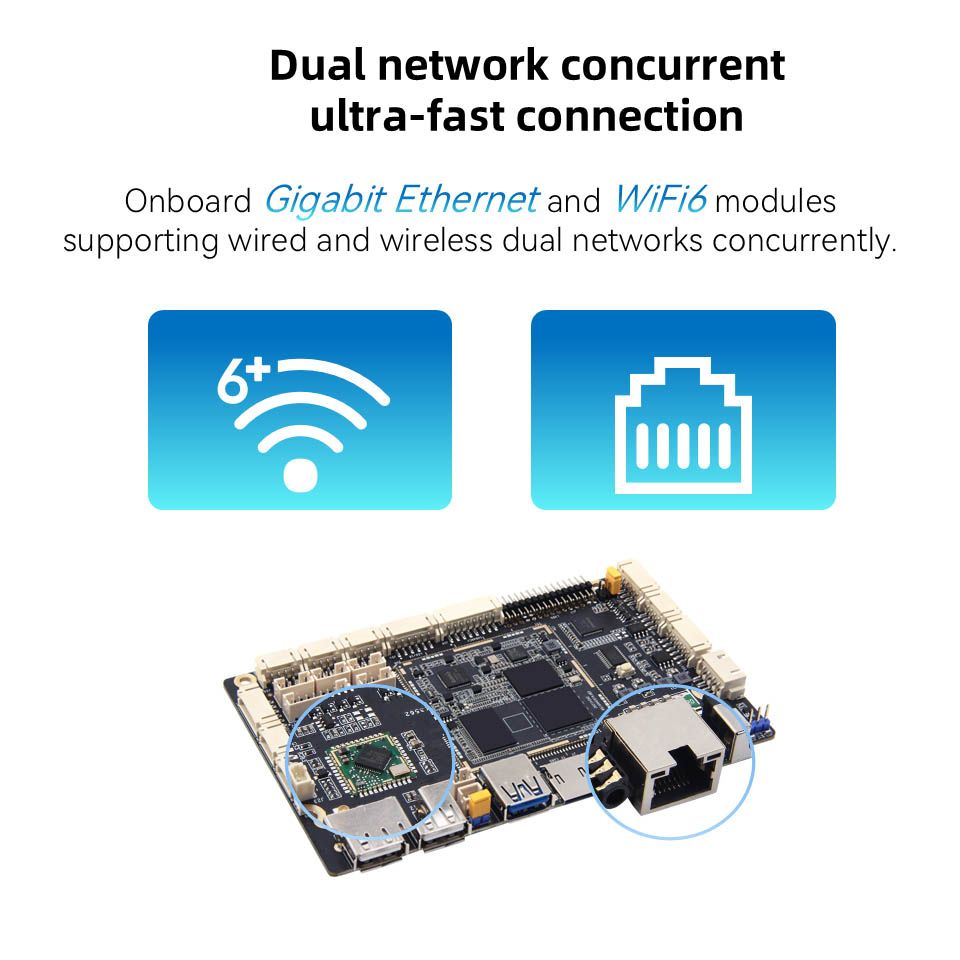

1. Les modules Gigabit Ethernet et WiFi6 à bord prennent en charge la concurrence à double réseau câblé et sans fil

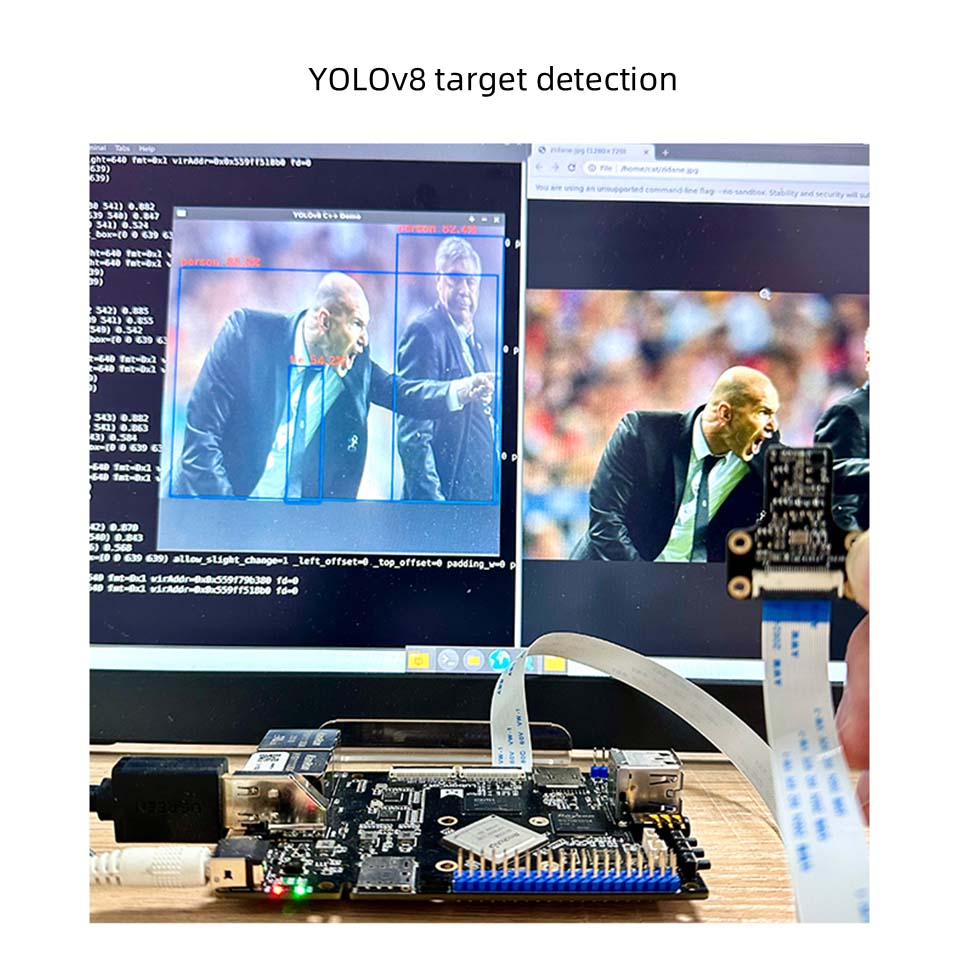

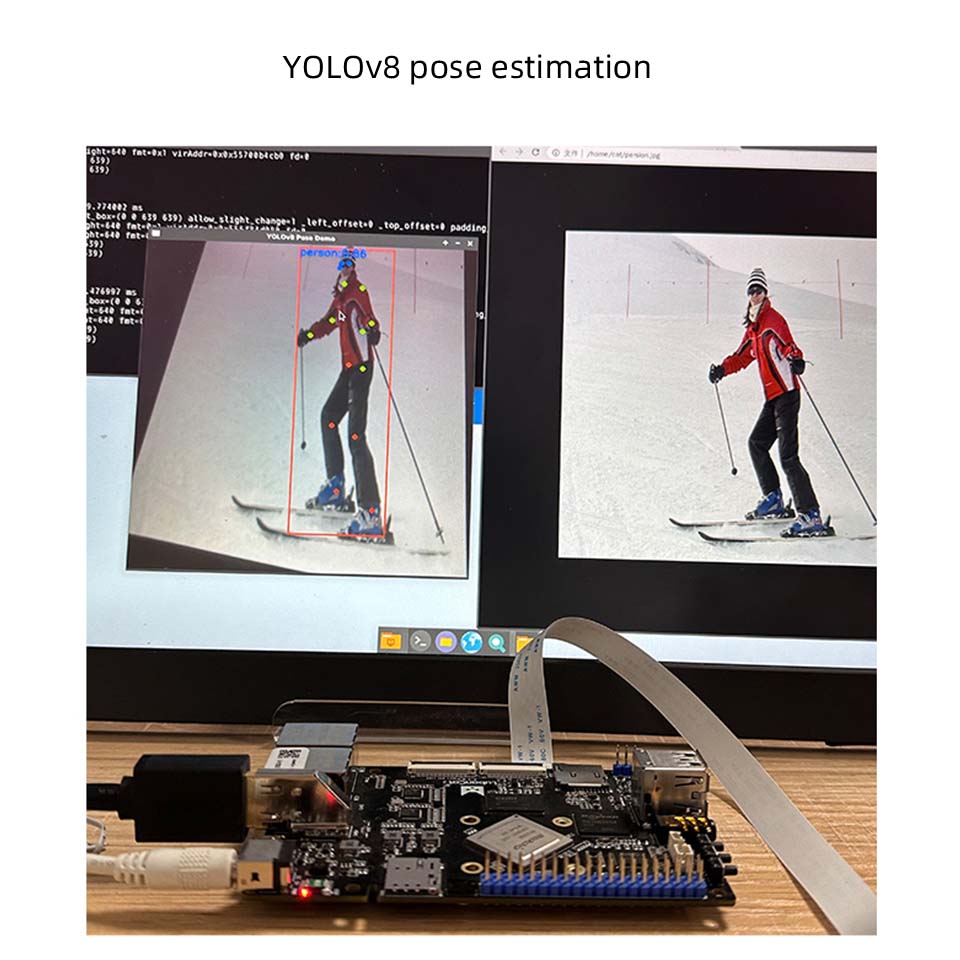

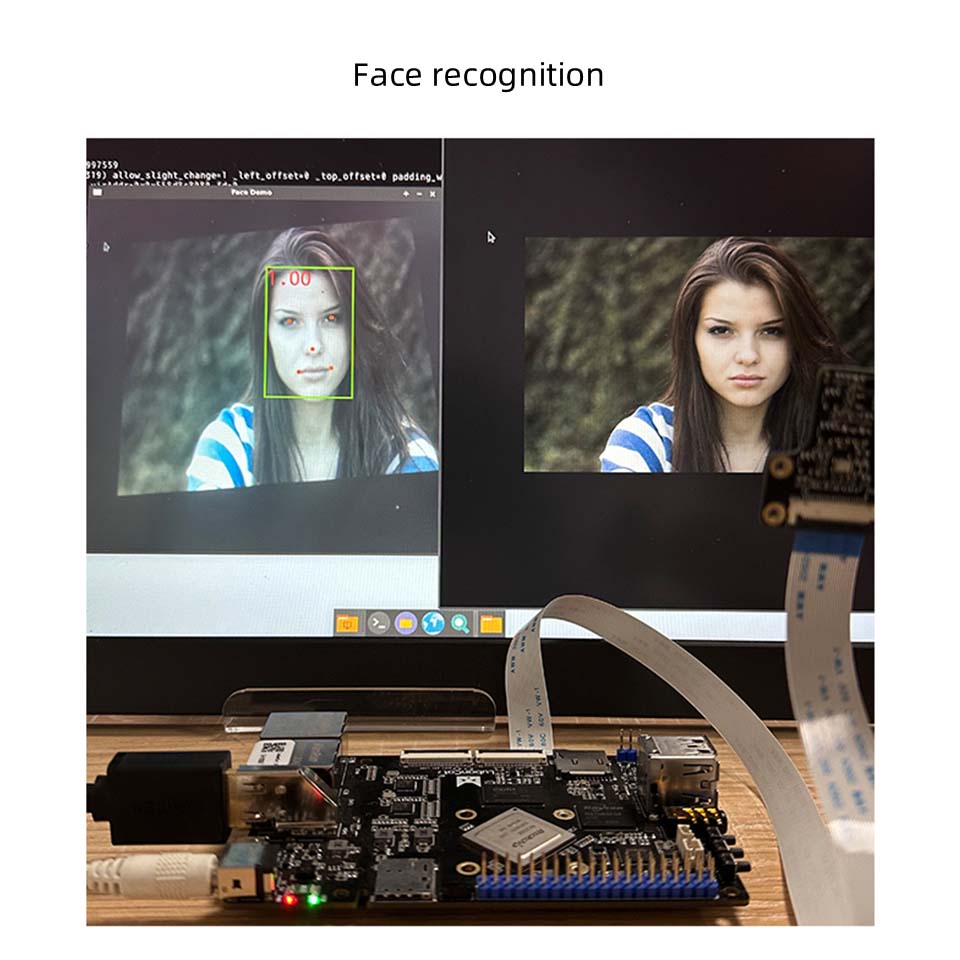

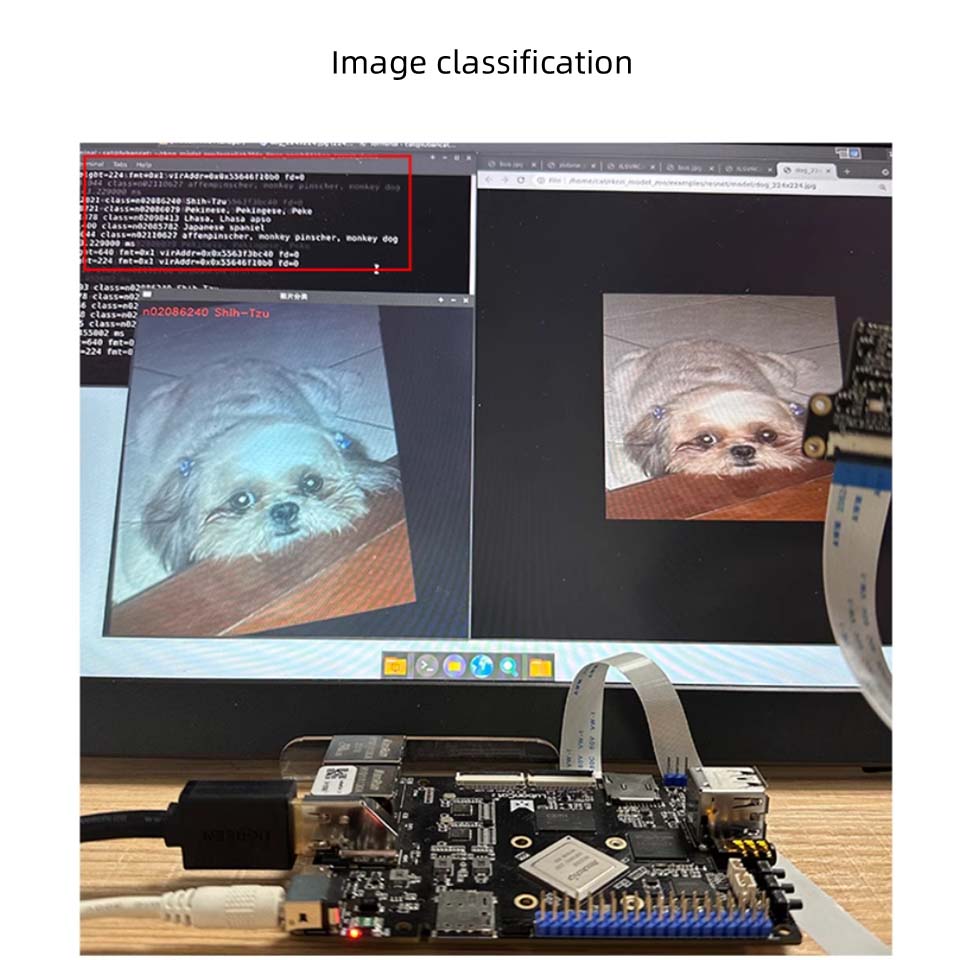

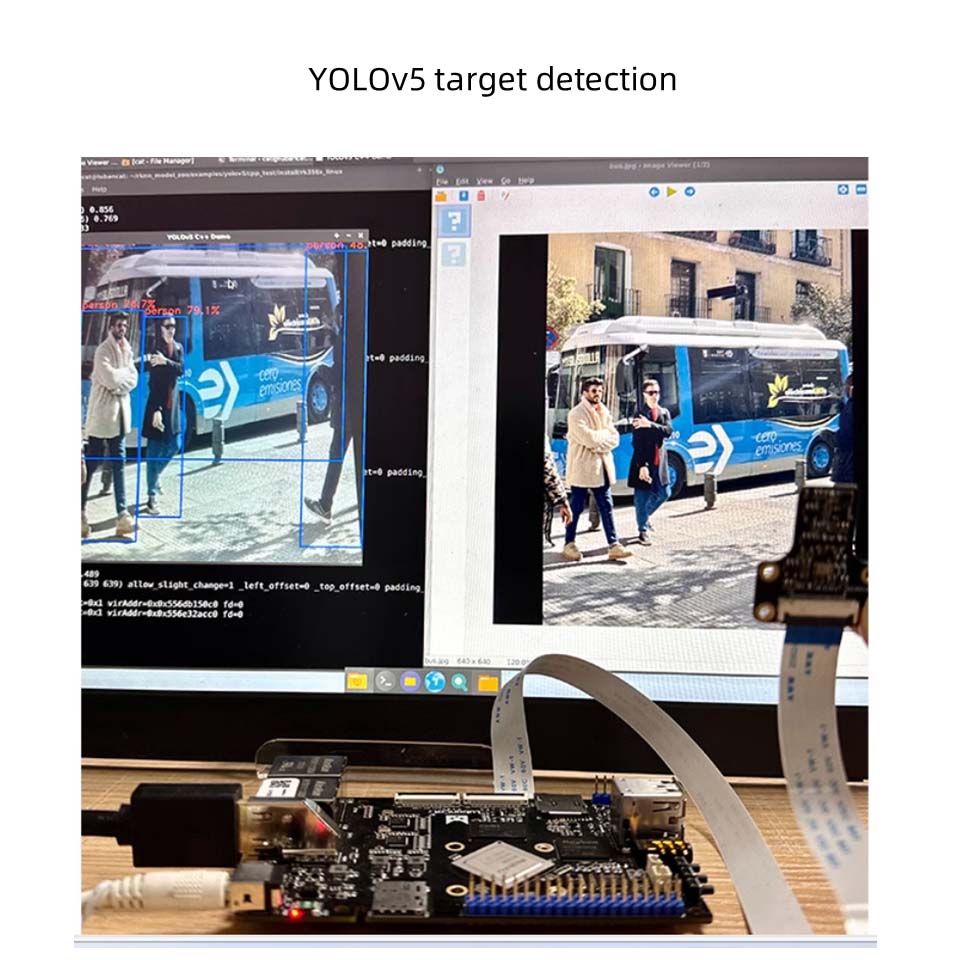

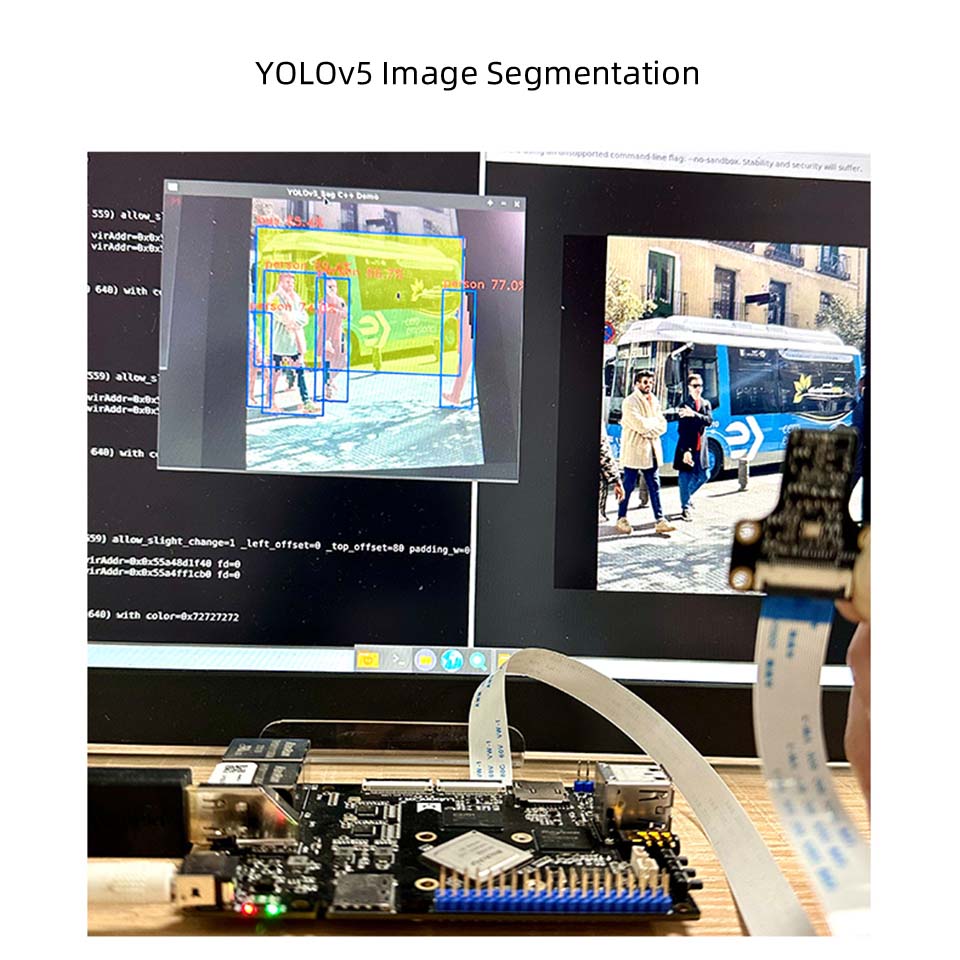

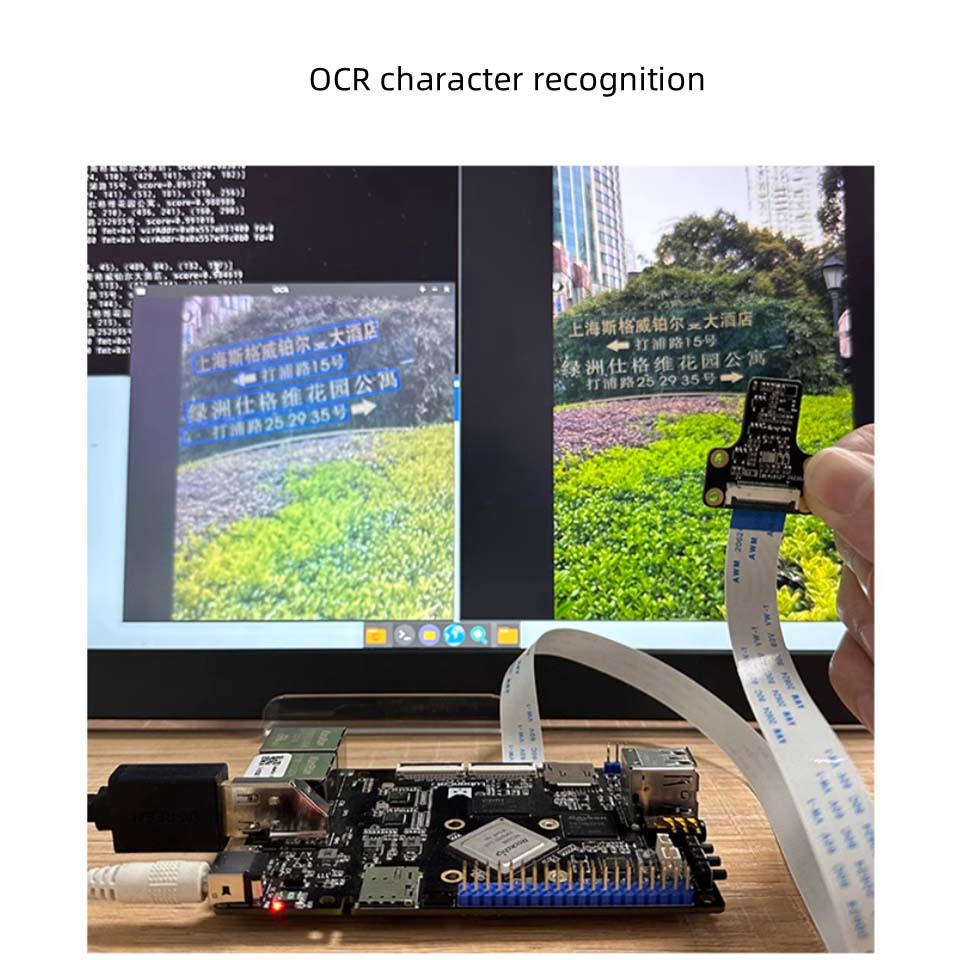

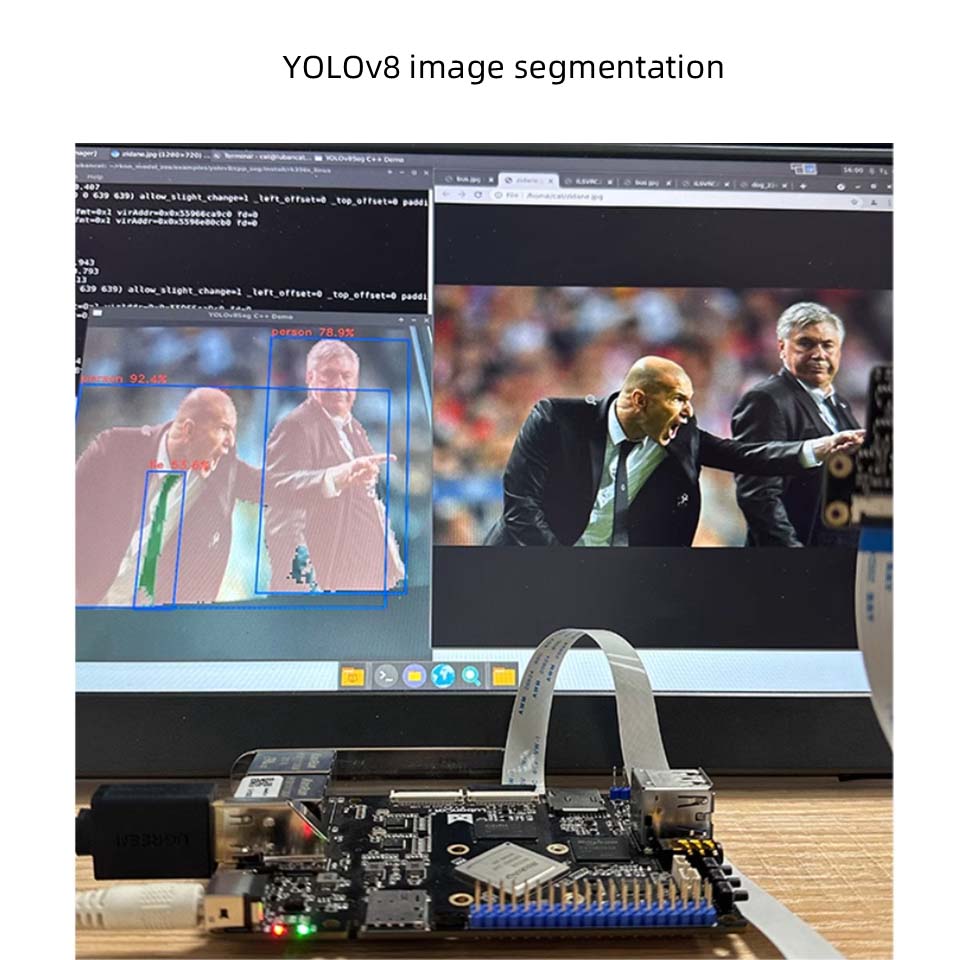

2. NPU indépendant intégré, la puissance de calcul peut atteindre 1 tops
Prend en charge la commutation en un clic des modèles d'architecture traditionnels, peut être utilisé pour des applications d'intelligence artificielle légères
3. Capacités de l'analyse d'images puissantes, décodage facile de 4K
Prend en charge 4k @ 30 images H.265 \ VP9 Décodage du format et 1080p60 Frames H.264 Format Encoding
4. Interfaces d'extension riches pour répondre aux besoins des périphériques
Avec Gigabit Network Port, LVDS, USB3.0 / 2.0, MIPI DS1, MIPICS1 à quatre voies, interface audio, réception infrarouge, support de carte TF et autres interfaces, il peut facilement étendre Ethernet, carte TF, appareil photo, écran, microphone et autres dispositifs; De plus, il existe des interfaces d'acquisition RS232, RS485, CAN, ADC pour répondre à divers besoins externes.

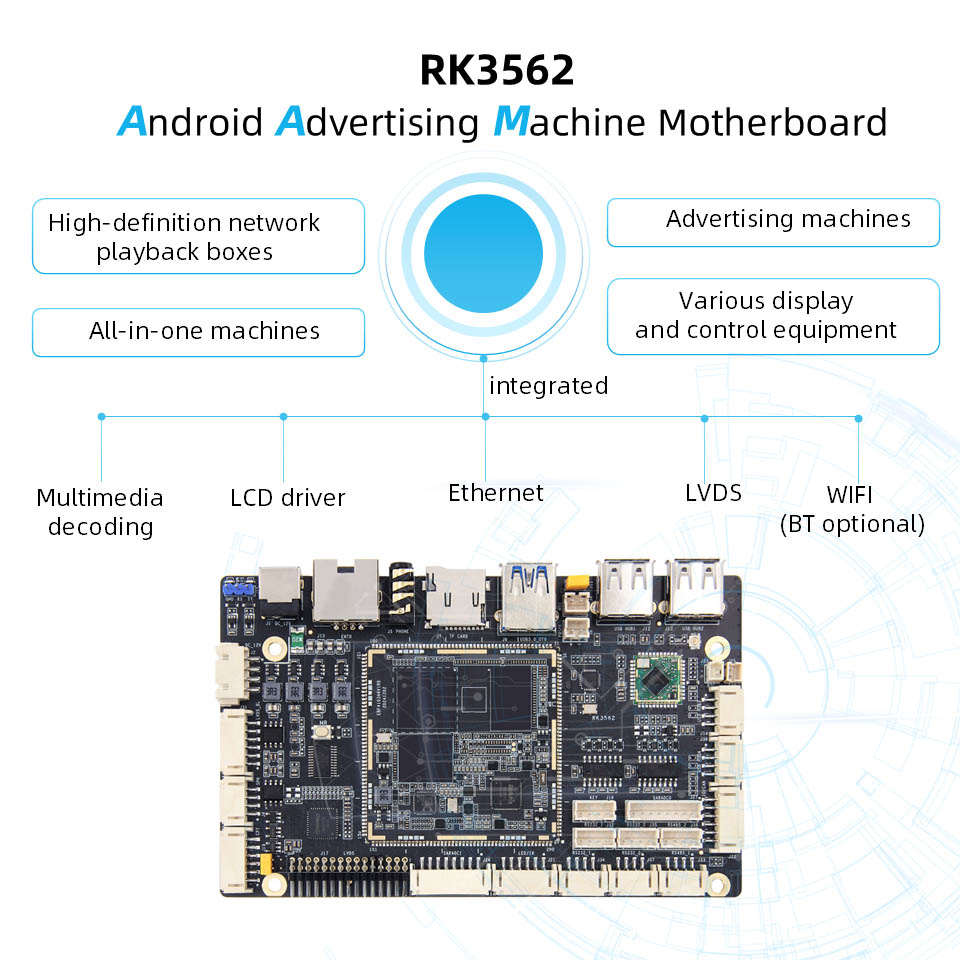

Convient pour les boîtes de lecteur de réseau haute définition, les machines publicitaires et les machines tout-en-un, etc. intègre le décodage multimédia, le pilote LCD, Ethernet, LVDS, WiFi (fonction Bluetooth en option)

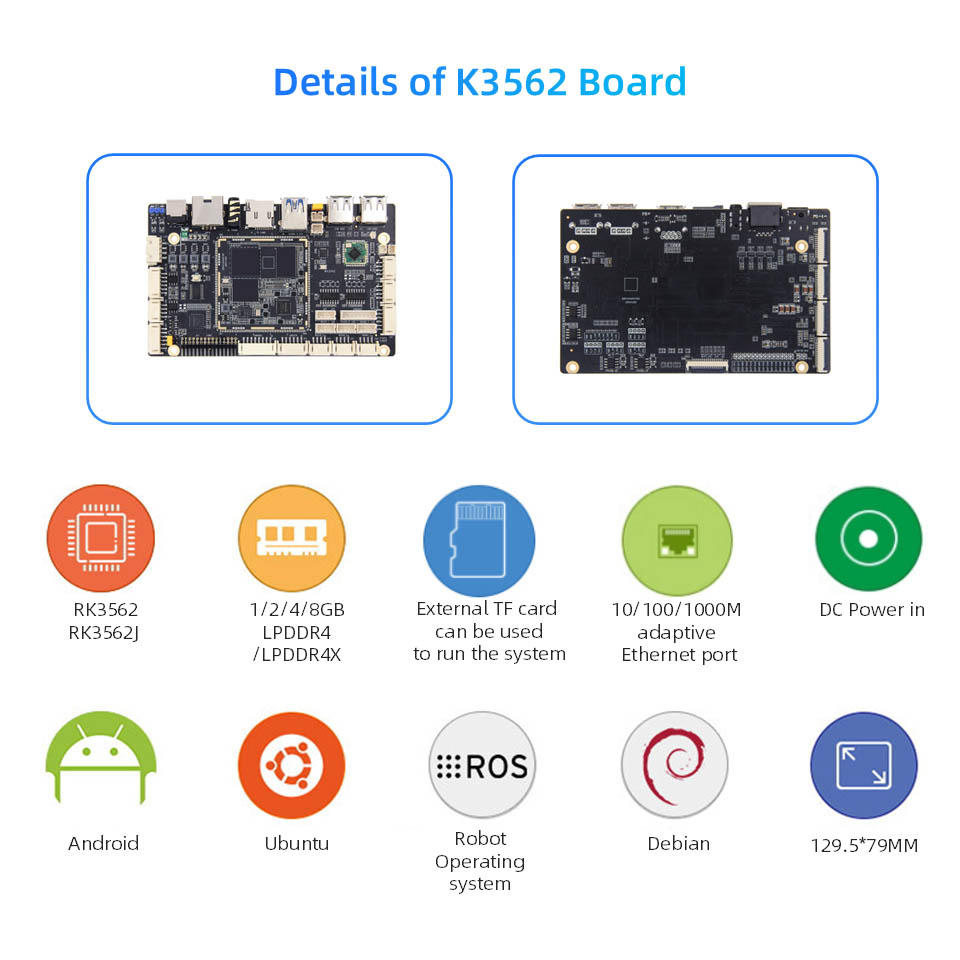

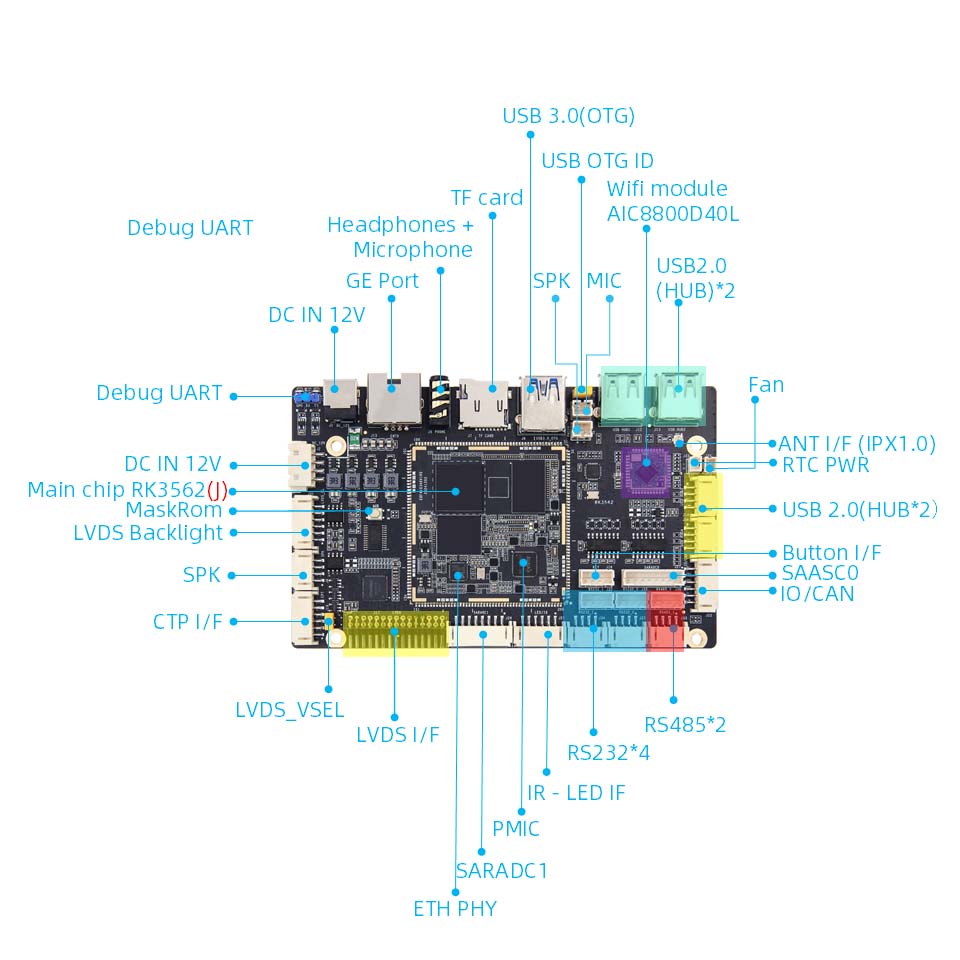

Configuration matérielle de la carte Luban Cat 1HS
● Chip principal:

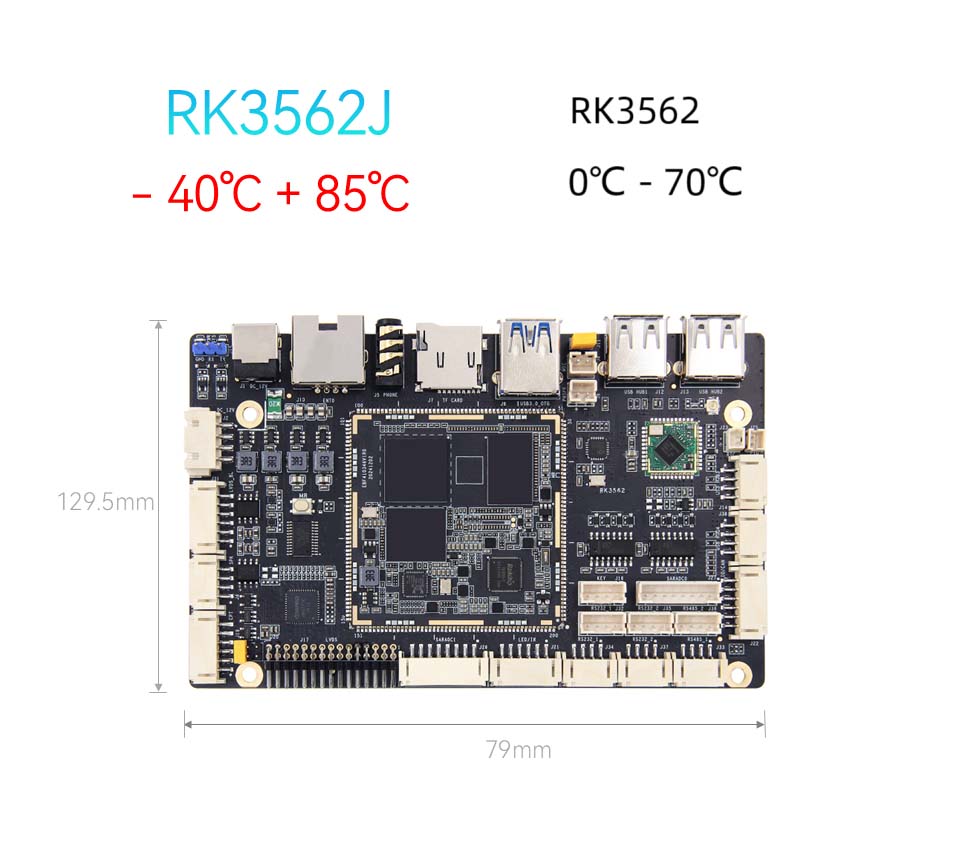

● Modèle: RK3562 / RK3562JCPU: Cortex quad-core-A53, fréquence principale jusqu'à 2,0 GHZGPU: MALI-G52NPU: 1TOPS Power Computing (de qualité industrielle RK3562J sans NPU)
● Mémoire: 1/2/4/8 Go, LPDDR4 / 4X (personnalisable)
● Stockage: 8/32/64/128 Go, EMMC (personnalisable)
● Interface d'alimentation: entrée DC 12V @ 2A CC
● Ethernet: port réseau Gigabit * 1, prend en charge le taux de transmission de données 10/100/1000 Mbps

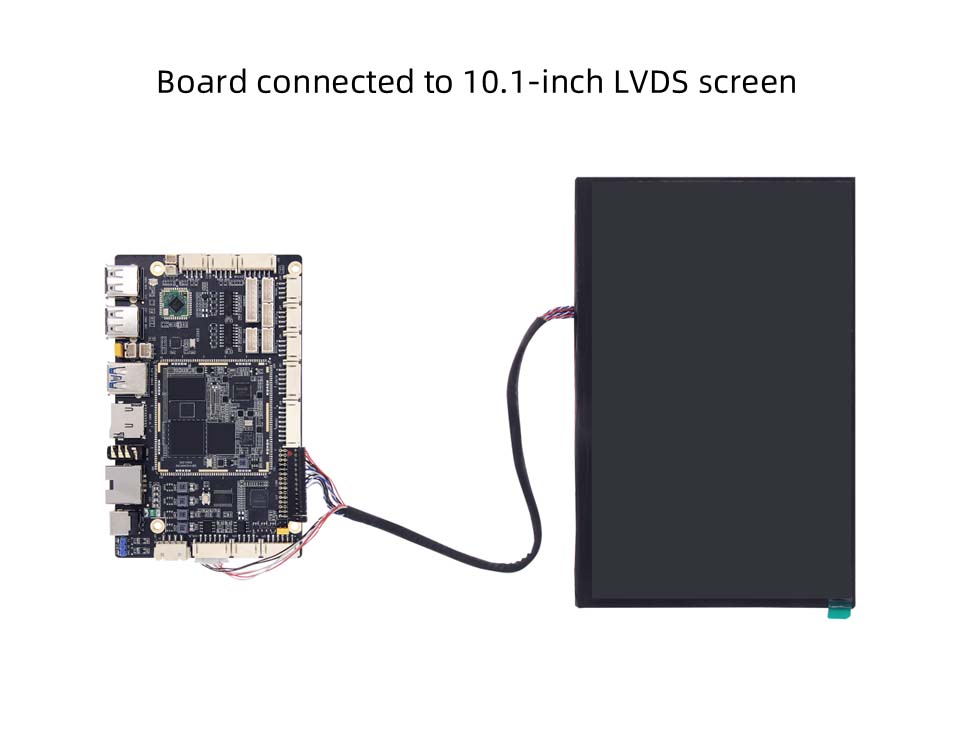

● LVDS: 2 * 15pin interface d'écran LVDS * 1

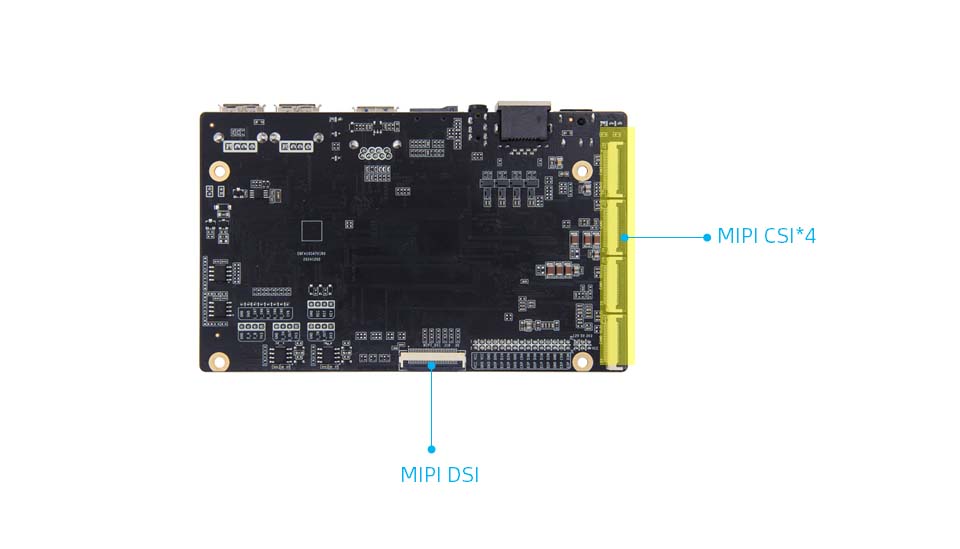

● Interface d'écran MIPI-DSI: MIPI * 1, l'interface MIPIDI et LVDS sont réutilisées, et la valeur par défaut est de se connecter à l'écran LVDS. Si vous choisissez de vous connecter à MipiDsi, vous devez modifier la résistance

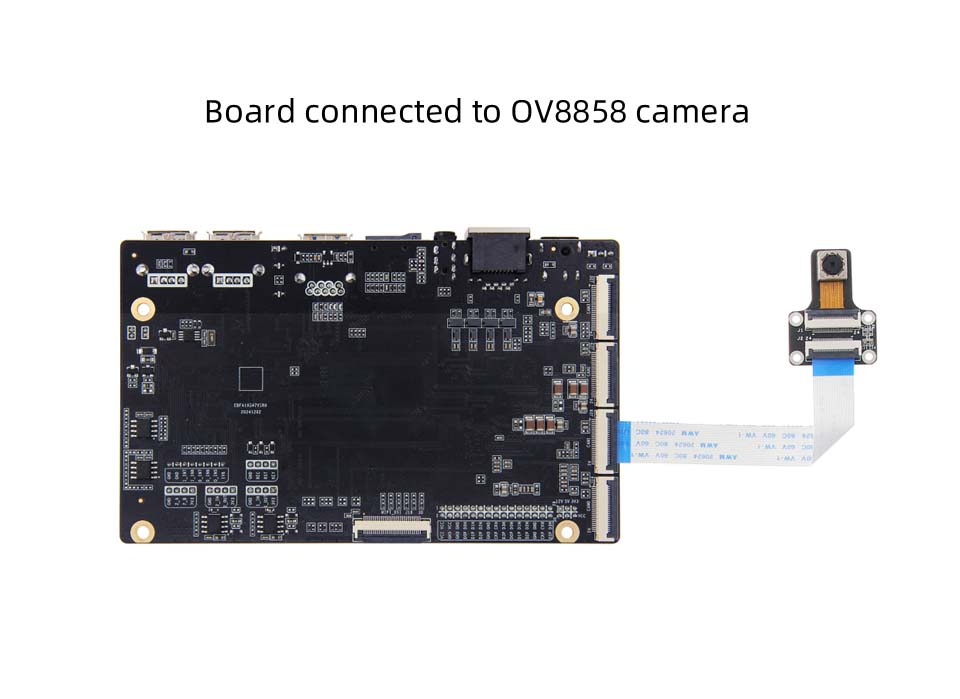

● MIPI-CSI: interface de la caméra MIPI * 4, peut être branchée sur la caméra IMX415 / OV8858 du magasin (la combinaison par défaut est la caméra OV8858)
● Écran tactile capacitif: interface d'écran tactile LVDS * 1
● Backlight LCD: interface de rétroéclairage LVDS * 1
● Interface d'alimentation de l'écran: interface de sélection de tension LVDS * 1
● USB2.0: interface USB Hub * 4
● USB3.0: interface USB OTG * 1, par défaut est le mode périphérique, le mode peut être sélectionné via le capuchon de cavalier
● WiFi: module WiFi6 intégré, modèle: AIC8800D40L
● Carte TF Porte-carte: Prise en charge de la carte Micro SD (TF) pour démarrer le système, jusqu'à 512 Go
