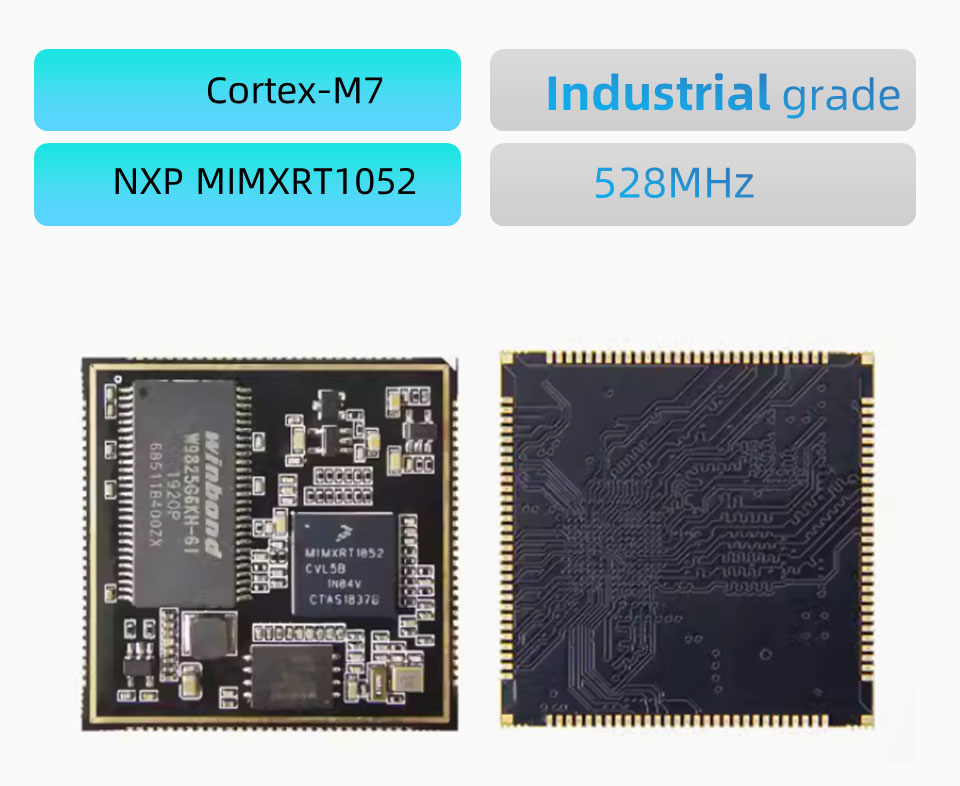

● Cette carte Core RT1052 S2 est conçue sur la base du processeur NXP MIMXRT1052CVL5B.
● Les composants de l'ensemble de la carte sont faits de matériaux de qualité industrielle.

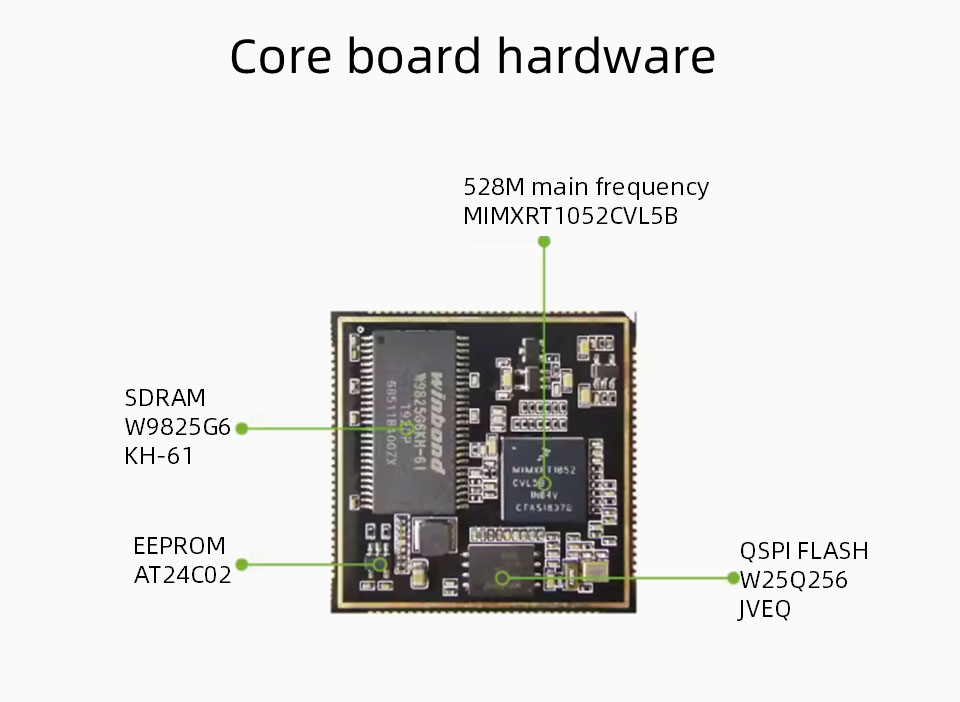

● Les ressources matérielles de la carte principale incluent
● 32 Mo SDRAM, 32 Mo Nor Flash et 256b EEPROM.
● Le PCB adopte une conception d'or à immersion noire à 6 couches, avec une taille globale de 38 * 38 mm, un total de 116 broches et un espacement des broches de 1,0 mm. À l'exception du bus SEMC, les 10 épingles restantes de la puce sont toutes conduites.
Chip principal: MIMXRT1052CVL5B, CORTEX-M7 CORE, FRÉQUENCE principale 528 MHz
SDRAM: 2 Mo, package TSSOP, marque Winbond, note industrielle
Flash: 32 Mo, package WSON8, marque Winbond, note industrielle
EEPROM: AT24C02 256B
Ethernet Phy: aucun
Taille du PCB: 38 * 38 mm
Alimentation: 3.3 V
Couvercle du bouclier: pas de couvercle de bouclier
GPIO: 116 broches, espacement des broches de 1,0 mm, à l'exception du bus SEMC, tous les autres I0 sont conduits
Température de fonctionnement: -40 ~ 85 ° C, grade industriel

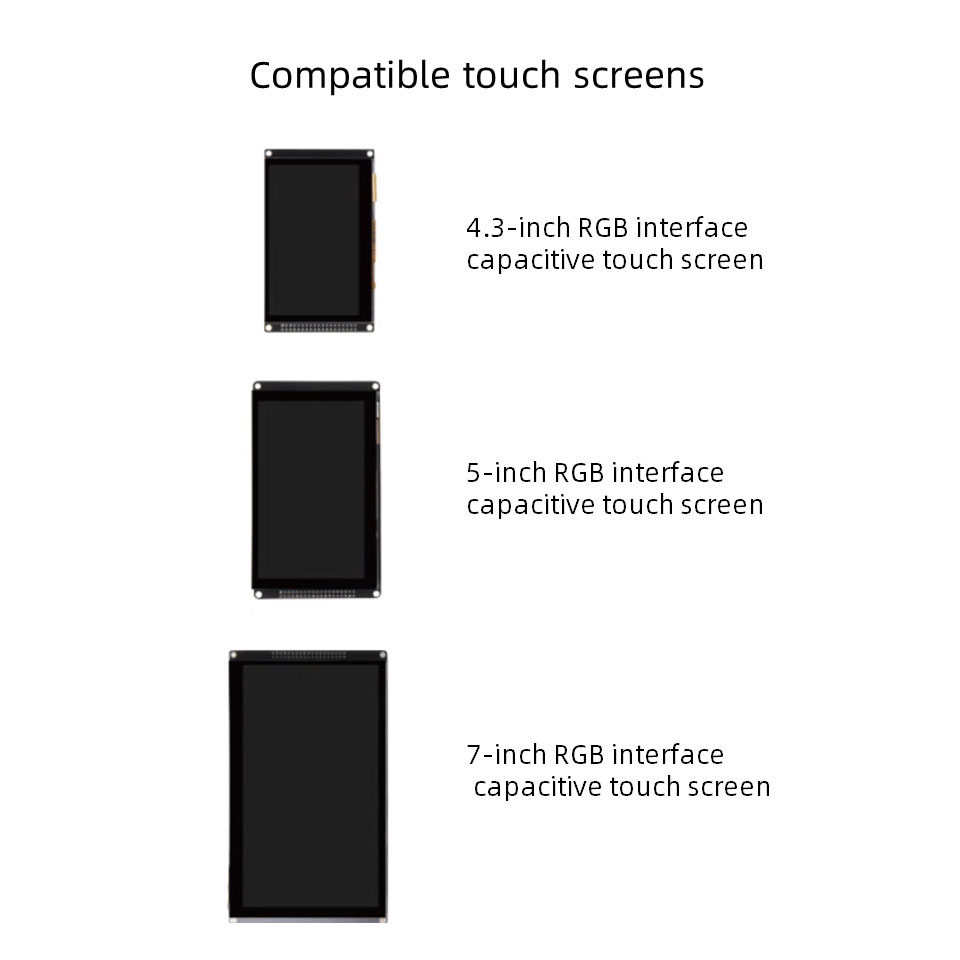

● LCD: 1 canal
● USB: 2 canaux, avec phy à grande vitesse
● SDIO: 2 canaux
● I²C: 4
● SPI: 4
● UART: 8
● Sai: 3
● ADC: 2 (16 canaux chacun), 12 bits
● PWM: 4
● JTAG: 1 canal
● SPDIF: 2 canaux
● Peut: 2
● Remarque: Les données ci-dessus peuvent être réutilisées, veuillez vous référer à la description de la broche de la carte centrale comme conception de référence
Remarque: la carte peut être personnalisée avec une commande minimale de 500
