Rockchip RK3576 La plate-forme AIO de haute performance de deuxième génération à haute performance est un processeur SoC (système sur puce) à haute performance et à faible puissance adapté à une variété de scénarios d'application tels que les PC basés sur ARM, les appareils informatiques Edge et les appareils Internet mobiles personnels. Il utilise un processeur à huit cœurs basé sur l'architecture ARM, intègre un NPU 6TOPS indépendant (opérations TERA par seconde) (Unité de traitement quadriculaire du réseau neural), intègre plusieurs cœurs informatiques tels que GPU, MCU, VPU, et a une riche interface périphérique pour répondre aux exigences de scène complexes dans beaucoup. En outre, RK3576 prend également en charge le stockage UFS (Universal Flash Storage), offrant des capacités efficaces de stockage et de lecture de données.
Thinkcore Technology dédié au développement embarqué des bras, a actuellement développé RK3576 Core Board et prend en charge la personnalisation et la production de masse

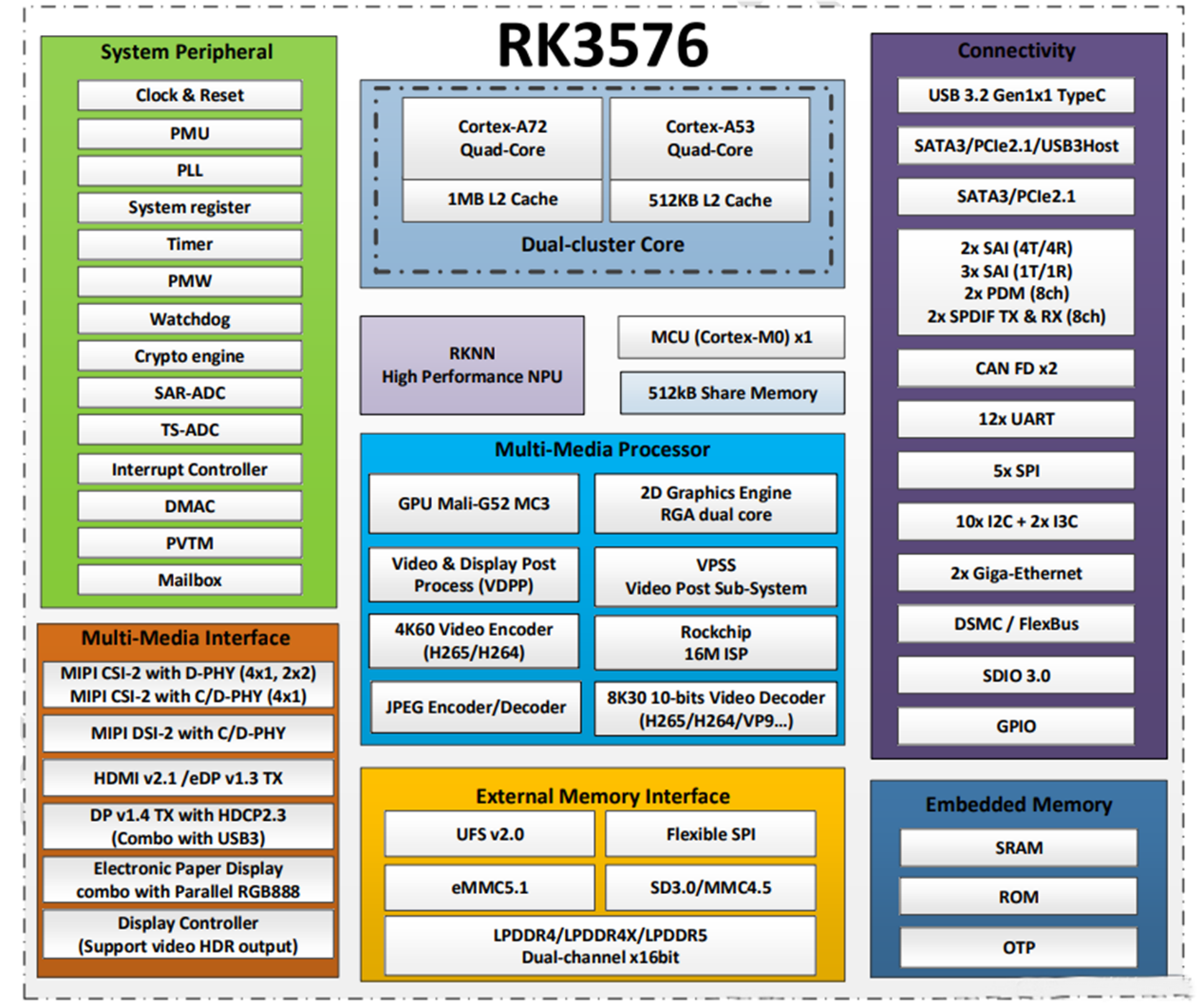

2. 2. Analyse des spécifications RK3576
CPU:
Processeur de bras octa-core avec 4 cœurs de cortex-A72 (2,2 GHz) et 4 cœurs de cortex-A53 (1,8 GHz)
MCU Cortex-M0 ARM orienté utilisateur à 400 MHz
GPU:
Bras mali-g52 mc3 @ 1ghz
Prend en charge OpenGL ES 1.1, 2.0 et 3.2
Volcan de support 1.1
Prend en charge OpenCL 2.0 Profil complet
Prend en charge l'AFBC (compression du tampon de trame ARM)
DDR:
Dual 32 bits LPDDR4 / LPDDR4X / LPDDR5
VPU:
8KP30 H.265, AV1, VP9, DÉCODER VIDÉO AVS2
4KP120 H.265, AV1, VP9, DÉCODER VIDÉO AVS2
4KP60 H.265, H.264, AV1, VP9, DÉCODER VIDÉO AVS2
Encodeur vidéo 4KP60 H.264 / H.265
Encodeur et décodeur 4KP60 MPEG

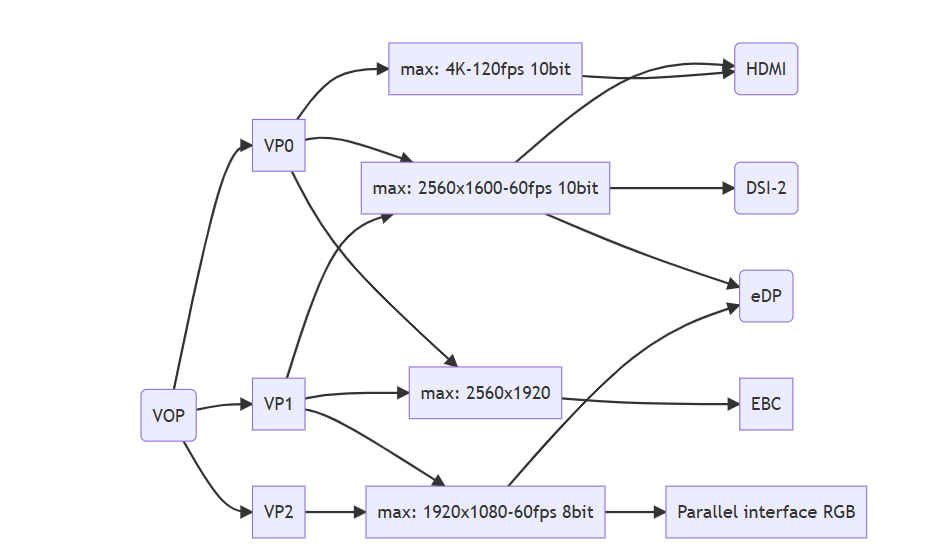

GTC:
HDMI 2.1 4KP120 / EDP 1.3 Combo TX @ 4KP60 Combo TX
MIPI DSI-2 TX @ 4K60
DisplayPort 1.4 TX @ 4K120
EPD (affichage électronique du papier) TX @ 2560x1920
Interface parallèle (RGB888) TX @ 1080p60
1. Prise en charge de l'écran triple affichage 2,5k + 2k + 2k
2. 2. Double écran 4K + 2K
NPU:
L'alimentation informatique INT8 est 6 en haut
Soutenir les deux cœurs, les deux cœurs peuvent travailler ensemble ou indépendamment
Prise en charge INT4, INT8, INT16, FP16, BF16 et TF32 Computing avec SRAM interne de 1 Mo
Prise en charge de plusieurs tâches, multi-scènes parallèles Q Traitement Prise en charge du cadre d'apprentissage en profondeur: Tensorflow, Caffe, Tflite, Pytorch, ONNX NN, Android NN, etc.
RGA (moteur graphique 2D):
Rockchip RGA V2.5 Moteur, Dual Core Résolution maximale: Image source 8192x8192, image cible 4096x4096 Transfert de blocs de support et remplissage des couleurs du mode de transparence, y compris le remplissage du gradient et le remplissage de motif
Soutenir le mélange alpha, y compris l'alpha mondial, l'alpha par pixel et le gradient
Soutenez tout rapport de mise à l'échelle non en intestin de 1/16 à 16
Support 0, 90, 180, 270
Entrée vidéo
16m Pixel ISP avec HDR (jusqu'à 120 dB)
Prend en charge 3 interfaces MIPI CSI-2
1 MIPI CSI-2 avec D-Phy (4x1, 2x2)
1 MIPI CS1-2 avec C / D-Phy (4x1)
Deux interfaces D-Phy V1.2 à 4 voies
Chaque interface peut être configurée comme un port de canal de données 2x2
Un triplet à 4 voies (ou 3 données) C / D-Phy
D-Phy est v2.0, avec un taux de canal de 4,5 Gops
C-Phy est V1.1, avec un taux de triplet de 2,5 gsps
Chaque port prend en charge 4 canaux virtuels
Interface DVP
Un DVP 8/10/12
16 bits
8/10/12/16 bits, jusqu'à 150 MHz en charge de la fréquence d'I / S BT.601 / bt.656 et bt.1120 VI Interfaces Prise en charge Configuration de l'horloge pixel, synchronisation horizontale et synchronisation verticale Sync Polarity Bt.656 / bt.1120
Stockage
UFS 2.1 avec HS-G3 (12 Gops)
FSPI (huit canaux)
EMMC 5.1
SDMMC 3.0
Caméra si
2 MIPI CSI-2 avec D-Phy (peut être composé de 4x1 ou 2x2)
1 MIPI CSI-2 avec C / D-Phy (4x1)
DVP 1X 8110112116 bits
Qualité de l'image - Deinterlacing, Denaison, mise à l'échelle, moteur de gestion, netteté, lissage des bords, Hist DCI, 3D-LUT, ACM, HDR
Audio
I2S / TDM / PCM (2X 4T4R, 3X 2T2R), 2X 8CH PDM, 2X S / PDIFASRC (2X 2CH + 2X 4CH)
Réseau
2x interfaces RGMI, c'est-à-dire double Gigabit Ethernet
. USB
1x USB 3.2 Gen 1, prend en charge le mode ALT de type C avec DisplayPort
. PCLE
1 PCLE 2.1 / SATA 3.1 / USB 3.2 Port multiplexé Gen1
1 POLLE PCLE 2.1 / SATA 3.1 Multiplexé Port
Autre 1/0
Peut fd, i2c, spi, uart, gpio
Sécurité (ARM TrustZone Security Extension)
ARM TrustZone Security Extension
Secure Boot / Key Ladder / OTP
Crypto Engine (RSA, ECC, Hash, DES, AES, SHA, SM)
Emballer:16x17 mm, 0,65 tangage, package FCCSP
